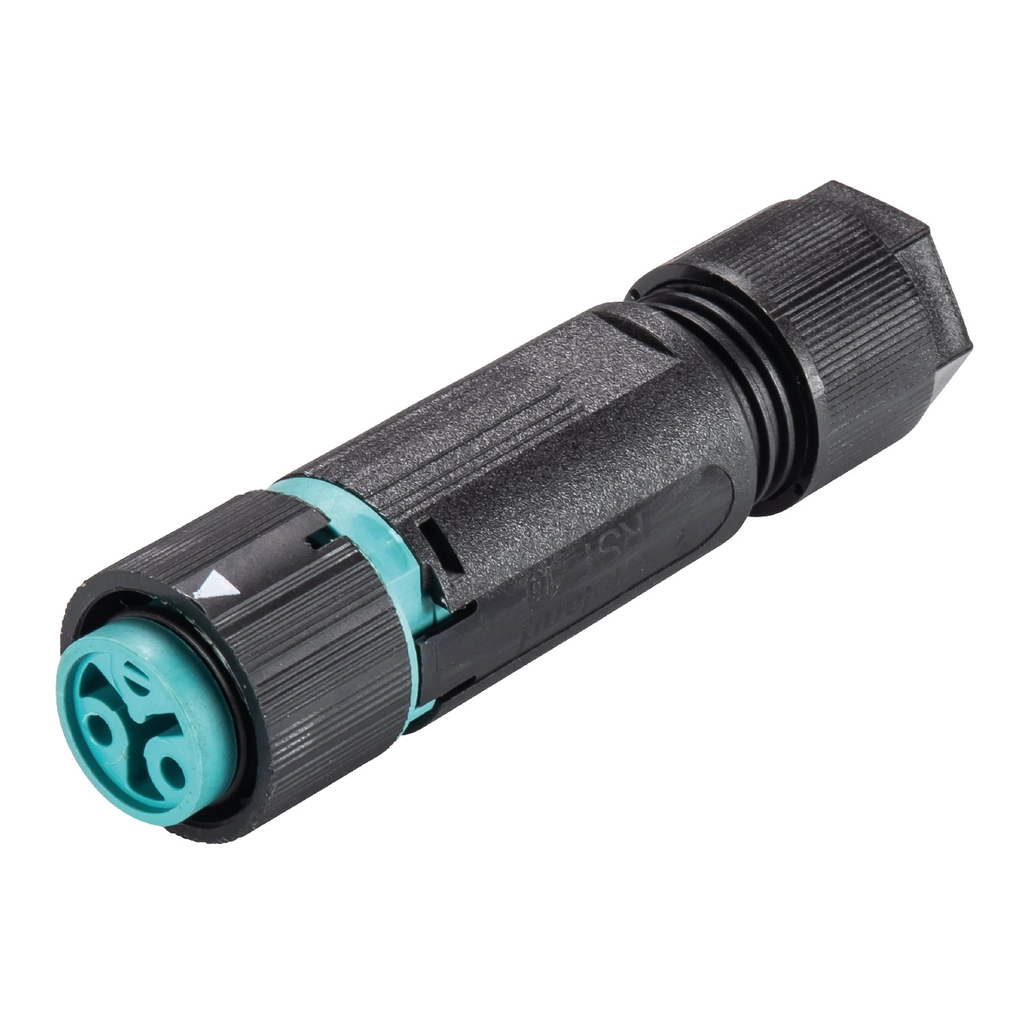

Deze connector is bedoeld voor toepassingen binnen RST16i3-installaties en zorgt voor een betrouwbare, vergrendelbare verbinding in vaste installaties en prefab bekabeling.
Uitgevoerd als met 3 polen, geschikt voor 50 V en 16 A. De beschermingsgraad is Overig.
De kleurcodering is blauw, zodat je snel de juiste codering binnen het systeem herkent. Deze uitvoering is bovendien halogeenvrij voor extra veiligheid bij brand en beperkte rookontwikkeling.
Toepassing: geschikt voor het snel koppelen of vervangen van componenten zonder losse adereindhulzen of schroefverbindingen.
| Specificatie | Waarde |
|---|---|
| Breedte | 19,9 Millimeter (mm) |
| Model | Contrastekker (female) |
| Halogeenvrij | Ja |
| Hoogte | 19,9 Millimeter (mm) |
| Aansluitwijze | Schroefaansluiting |
| Type vergrendeling | Geïntegreerd in plug-in connector |
| Nom. (meet)stroom | 16 Ampère (A) |
| Nom. (meet)spanning | 50 Volt (V) |
| Met trekontlasting | Ja |
| Aantal polen | 3 |
| Lengte | 71 Millimeter (mm) |
| Materiaal behuizing | Polyamide (PA) |
| Kabeldiameter | 5 - 9,5 Millimeter (mm) |
| Oppervlaktebehandeling contacten | Verzilverd |
| Vervuilingsgraad | 3 |
| Mechanische codering | Ja |
| Toegekende stootspanning | 4 Kilovolt (kV) |
| Contactmateriaal | CuZn |
| Beschermingsgraad (IP) | Overig |
| Aantal aansluitingen per pool | 1 |
| Pool-markering | 1, 2, PE |
| Kleur codering/contactinzetstuk | Overig |
| Vuurbelasting | 0,15 Kilowattuur (kWh) |
| Doorsnede aansluiting (soepel) | 0,25 - 1,5 Vierkante millimeter (mm²) |
| Doorsnede aansluiting (massieve ader) | 0,25 - 1,5 Vierkante millimeter (mm²) |
| Max. continutemperatuur bestendigheid contactdeel | 100 graden Celsius (°C) |
| Max. continutemperatuur bestendigheid trekontlasting | 100 graden Celsius (°C) |
| RST16I3/2S B1 ZT4S A |
