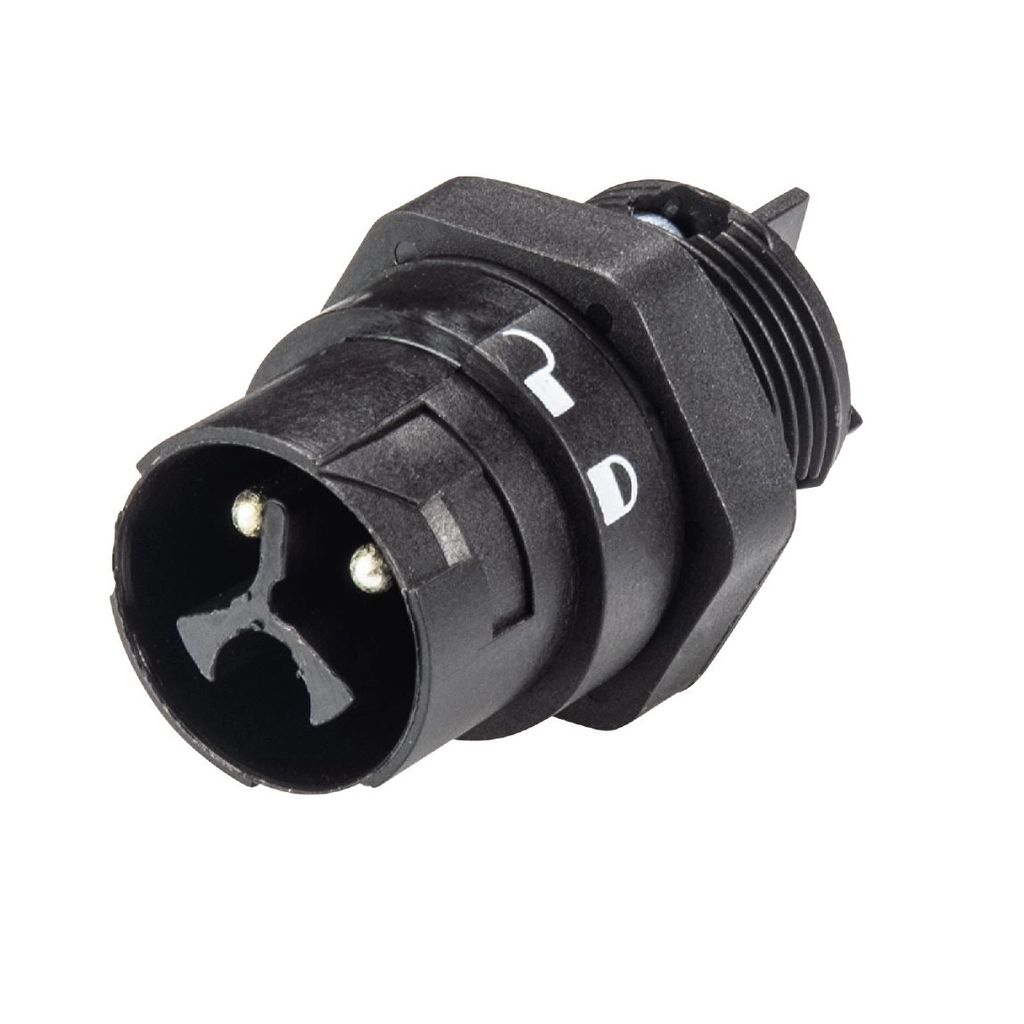

Deze connector is bedoeld voor toepassingen binnen RST16i3-installaties en zorgt voor een betrouwbare, vergrendelbare verbinding in vaste installaties en prefab bekabeling.
Uitgevoerd als met 3 polen, geschikt voor 50 V en 16 A. De beschermingsgraad is IP66/IP68/IP69.
De kleurcodering is zwart, zodat je snel de juiste codering binnen het systeem herkent. Deze uitvoering is bovendien halogeenvrij voor extra veiligheid bij brand en beperkte rookontwikkeling.
Toepassing: geschikt voor het snel koppelen of vervangen van componenten zonder losse adereindhulzen of schroefverbindingen.
| Specificatie | Waarde |
|---|---|
| Breedte | 24 Millimeter (mm) |
| Model | Stekker |
| Halogeenvrij | Ja |
| Hoogte | 24 Millimeter (mm) |
| Aansluitwijze | Schroefaansluiting |
| Type vergrendeling | Geïntegreerd in plug-in connector |
| Nom. (meet)stroom | 16 Ampère (A) |
| Nom. (meet)spanning | 50 Volt (V) |
| Met trekontlasting | Ja |
| Aantal polen | 3 |
| Lengte | 74 Millimeter (mm) |
| Materiaal behuizing | Polyamide (PA) |
| Bestand tegen een continutemperatuur tot | |
| Kabeldiameter | 5 - 10,6 Millimeter |
| Oppervlaktebehandeling contacten | Verzilverd |
| Vervuilingsgraad | 3 |
| Mechanische codering | Ja |
| Toegekende stootspanning | 4 Kilovolt (kV) |
| Contactmateriaal | CuZn |
| Beschermingsgraad (IP) | IP66/IP68/IP69 |
| Vergrendelbaar | |
| Aantal aansluitingen per pool | 1 |
| Geleiderdiameter | |
| Pool-markering | L, N, PE |
| Kleur codering/contactinzetstuk | Zwart |
| Vuurbelasting | 0,12 Kilowattuur (kWh) |
| Aansluitdoorsnede (fijndraads) | |
| Aansluitdoorsnede (eendraads) | |
| Doorsnede aansluiting (soepel) | 0,25 - 2,5 Vierkante millimeter |
| Doorsnede aansluiting (massieve ader) | 0,25 - 2,5 Vierkante millimeter |
| Max. continutemperatuur bestendigheid contactdeel | 100 graden Celsius (°C) |
| Max. continutemperatuur bestendigheid trekontlasting | 100 graden Celsius (°C) |
| RST16I3 S S1 M02 SW |
