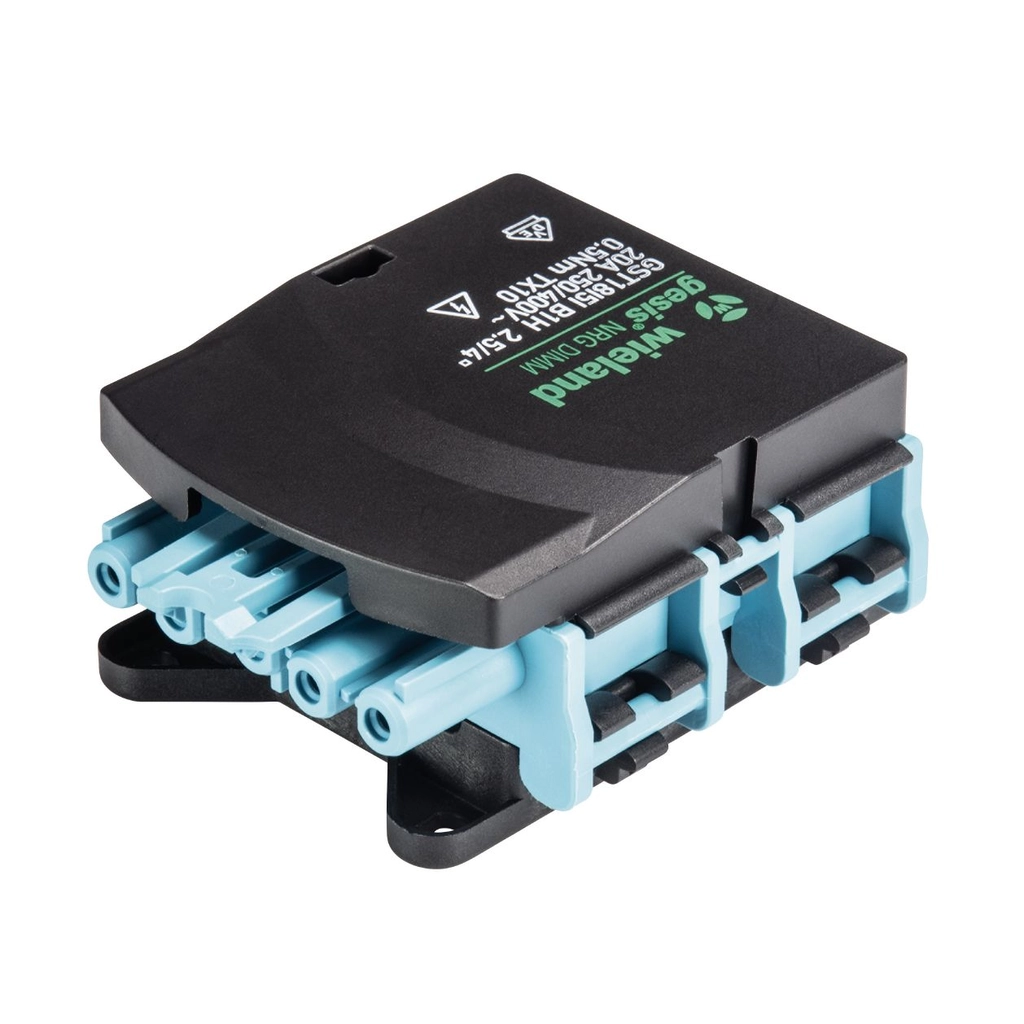

Deze GST18i5 DIMM vlakkabeladapter is speciaal ontwikkeld voor toepassingen waarbij voeding en stuursignalen gecombineerd worden binnen één systeem.
De 5-polige uitvoering ondersteunt fase, nul, aarde en twee stuurlijnen (bijvoorbeeld D1/D2), waardoor de adapter geschikt is voor dimbare verlichtingsinstallaties. De adapter is berekend op 20 ampère bij 250 volt.
De pastelblauwe codering geeft duidelijk aan dat deze adapter bedoeld is voor DIMM- en stuursignaaltoepassingen binnen het Gesis-systeem.
| Specificatie | Waarde |
|---|---|
| Breedte | 61 Millimeter (mm) |
| Halogeenvrij | Ja |
| Hoogte | 37,2 Millimeter (mm) |
| Kleur behuizing | Zwart |
| Type vergrendeling | Separaat |
| Nom. (meet)stroom | 20 Ampère (A) |
| Nom. (meet)spanning | 400 Volt (V) |
| Aantal polen | 5 |
| Lengte | 89,5 Millimeter (mm) |
| Bestand tegen een continutemperatuur tot | |
| Mechanische codering | Ja |
| Contactmateriaal | CuSn |
| Beschermingsgraad (IP) | IP20 |
| Transparant | Nee |
| Vergrendelbaar | |
| Geleiderdiameter | |
| Pool-markering | L, N, PE, D1, D2 |
| Aansluitdoorsnede (fijndraads) | |
| Aansluitdoorsnede (eendraads) | |
| Fase-aftakking | L1-L3 |
| Max. continutemperatuur bestendigheid contactdeel | 100 graden Celsius (°C) |
| GST18I5I B1H F7V PB |
