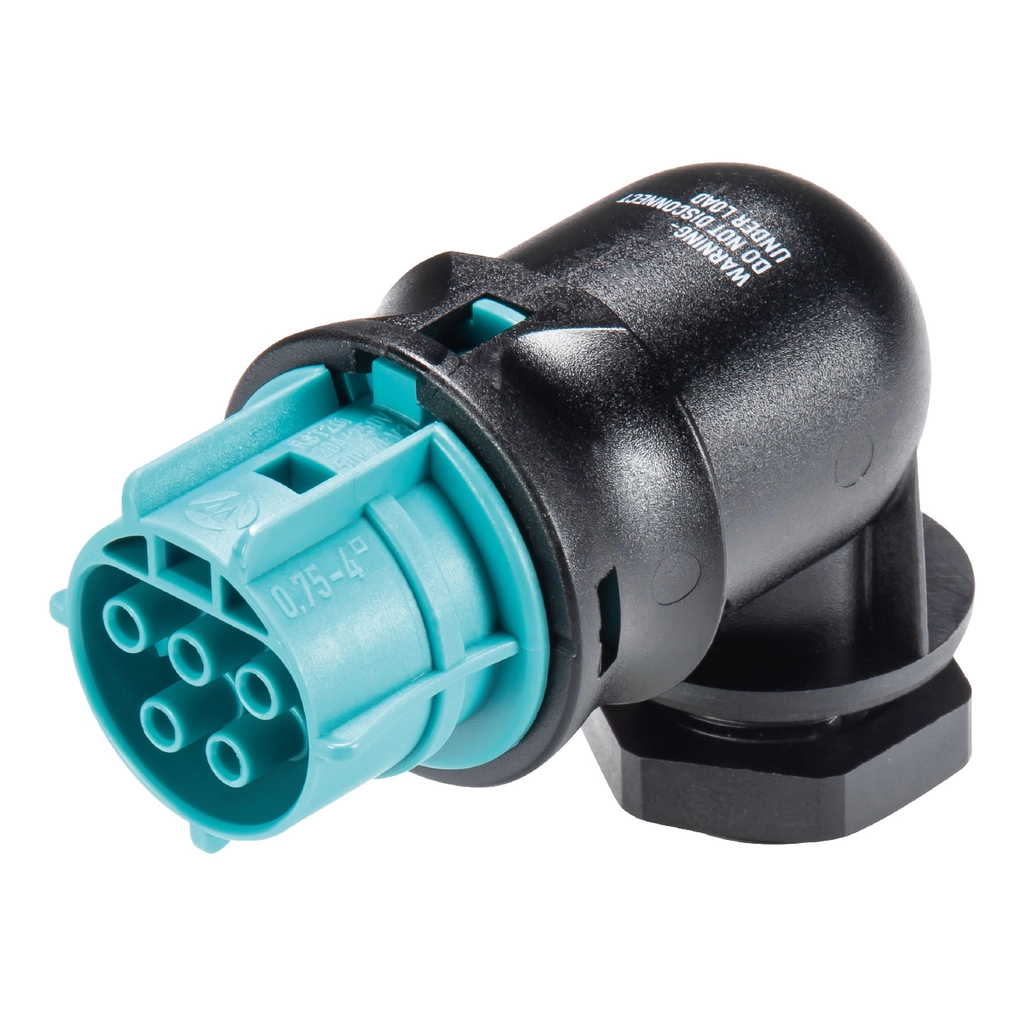

Deze connector is bedoeld voor toepassingen binnen RST20i5-installaties en zorgt voor een betrouwbare, vergrendelbare verbinding in vaste installaties en prefab bekabeling.
Uitgevoerd als met 5 polen, geschikt voor 250 V en 20 A. De beschermingsgraad is IP20.
De kleurcodering is blauw, zodat je snel de juiste codering binnen het systeem herkent. Deze uitvoering is bovendien halogeenvrij voor extra veiligheid bij brand en beperkte rookontwikkeling.
Toepassing: geschikt voor het snel koppelen of vervangen van componenten zonder losse adereindhulzen of schroefverbindingen.
| Specificatie | Waarde |
|---|---|
| Breedte | 54,3 Millimeter (mm) |
| Model | Contrastekker (female) |
| Halogeenvrij | Ja |
| Hoogte | 35 Millimeter (mm) |
| Aansluitwijze | Schroefaansluiting |
| Type vergrendeling | Geïntegreerd in plug-in connector |
| Nom. (meet)stroom | 20 Ampère (A) |
| Nom. (meet)spanning | 250 Volt (V) |
| Aantal polen | 5 |
| Lengte | 74,4 Millimeter (mm) |
| Materiaal behuizing | Polyamide (PA) |
| Bestand tegen een continutemperatuur tot | 100 graden Celsius (°C) |
| Oppervlaktebehandeling contacten | Verzilverd |
| Vervuilingsgraad | 3 |
| Insteekrichting | Haaks |
| Mechanische codering | Ja |
| Toegekende stootspanning | 4 Kilovolt (kV) |
| Contactmateriaal | CuZn |
| Aansluitmaat schroefdraad | M20 |
| Beschermingsgraad (IP) | IP20 |
| Vergrendelbaar | Ja |
| Aantal aansluitingen per pool | 1 |
| Pool-markering | L, N, PE, -, + |
| Kleur codering/contactinzetstuk | Overig |
| Aansluitdoorsnede (fijndraads) | 4 Vierkante millimeter (mm²) |
| Aansluitdoorsnede (eendraads) | 4 Vierkante millimeter (mm²) |
| Inbouwvariant | Snap-In/schroefdeel |
| RST20I5S B1 M90 A TB |
