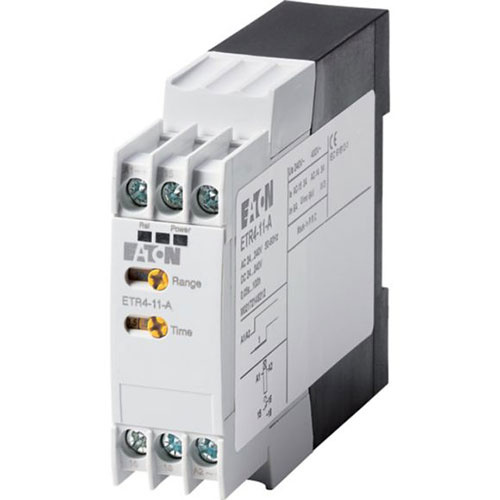

Het Eaton ETR4-11-A tijdrelais is een veelzijdige oplossing voor iedereen die behoefte heeft aan nauwkeurige tijdsturing in elektrische installaties. Dit specifieke model, bekend als het tijdrelais opkomend vertraagd functie 1W 24-240VAC/DC 0.05s-100h, is ontworpen om processen met een vaste vertraging op te starten. Zodra de voedingsspanning wordt ingeschakeld, begint de ingestelde tijd te lopen, waarna het wisselcontact (1W) wordt geactiveerd. Wat dit apparaat echt handig maakt, is het brede spanningsbereik van 24 tot 240 volt voor zowel wissel- als gelijkstroom. Hierdoor hoef je je zelden zorgen te maken over de compatibiliteit met je bestaande stroomvoorziening, of je nu werkt aan een industriële machine of een eenvoudiger automatiseringstraject.
Bij het ontwerpen van de ETR4-11-A heeft Eaton duidelijk ingezet op flexibiliteit. Het instelbare tijdsbereik is indrukwekkend ruim en loopt van een minieme 0,05 seconden tot maar liefst 100 uur, verdeeld over verschillende schalen die je eenvoudig op de voorzijde van het relais kunt selecteren. De compacte bouwvorm zorgt ervoor dat het relais weinig ruimte inneemt op een DIN-rail, wat in overvolle schakelkasten altijd een pluspunt is. De mechanische degelijkheid van de behuizing en de duidelijke schaalverdeling maken het een betrouwbaar instrument voor dagelijks gebruik, waarbij de nauwkeurigheid van de tijdsvertraging gewaarborgd blijft, zelfs bij herhaaldelijke schakelcycli.
| Specificatie | Waarde |
|---|---|
| Nom. stroom | 3 Ampère (A) |

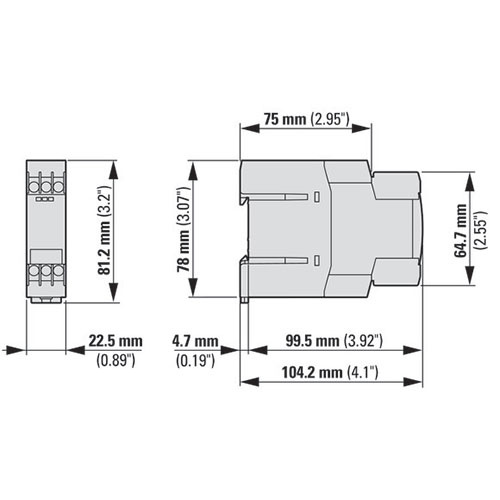

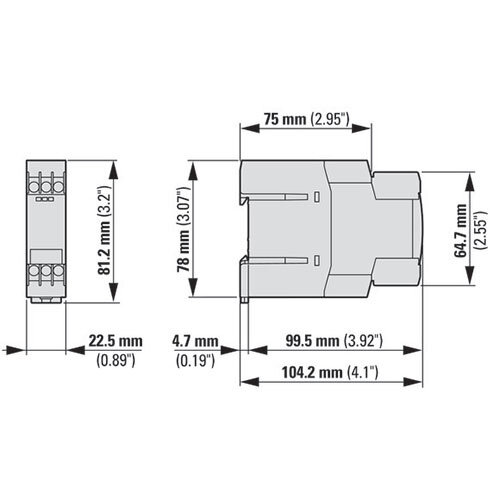

| Breedte | 23 Millimeter (mm) |
| Hoogte | 82 Millimeter (mm) |
| Diepte | 103 Millimeter (mm) |
| Geschikt voor frontmontage | Nee |
| Compleet apparaat met sokkel | Nee |
| Met insteeksokkel | Nee |
| Bediening op afstand mogelijk | Nee |
| Geschikt als afstandsbediening | Nee |
| Functie knipperend beginnend met pauze, vaste tijd | Nee |
| Functie knipperend beginnend met impuls, vaste tijd | Nee |
| Klokfunctie, met pauze beginnend, variabel | Nee |
| Klokfunctie, met puls beginnend, variabel | Nee |
| Met halfgeleideruitgang | Nee |
| Functie opkomvertragend | Ja |
| Functie inschakelwissend | Nee |
| Functie ster-driehoek | Nee |
| Tijdbereik | 0,05 - 360000 Seconde |
| Functie afvalvertragend | Nee |
| Functie uitschakelwissend | Nee |
| Functie pulsvormend | Nee |
| Uitvoering elektrische aansluiting | Schroefaansluiting |
| Nom. stuurspanning bij AC 50 Hz | 24 - 240 Volt |
| Nom. stuurspanning bij AC 60 Hz | 24 - 240 Volt |
| Nom. stuurspanning bij DC | 24 - 240 Volt |
| Spanningstype van de bedrijfsspanning | AC/DC |
| Beschermingsgraad (IP) | IP20 |
| Aantal uitgangen, onvertraagd, verbreekcontact | 0 |
| Aantal uitgangen, onvertraagd, maakcontact | 0 |
| Aantal uitgangen, onvertraagd, wisselcontact | 0 |
| Aantal uitgangen, vertraagd, verbreekcontact | 0 |
| Aantal uitgangen, vertraagd, maakcontact | 0 |

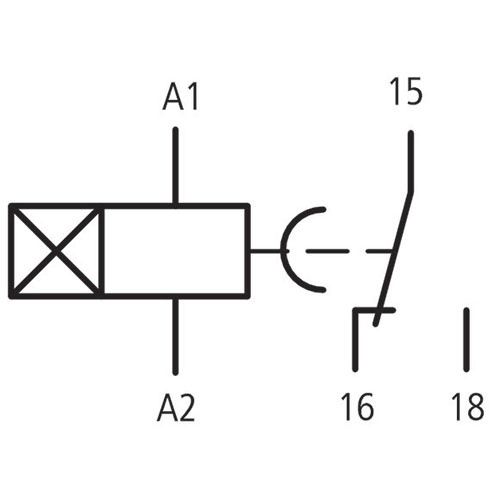

| Aantal uitgangen, vertraagd, wisselcontact | 1 |
| Opsteekbaar op hulpcontactblok | Nee |
| Uitgangen, omschakelbaar vertraagd/onvertraagd | Nee |
| Geschikt voor DIN-rail (Omega-rail) montage | Ja |
| Bedrijfsspanning bij AC 50 Hz | 24 - 240 Volt |
| Bedrijfsspanning bij AC 60 Hz | 24 - 240 Volt |
| Bedrijfsspanning bij DC | 24 - 240 Volt |
| Type stuurspanning | AC/DC |
| Frontmontage | Nee |
| 031882 |
