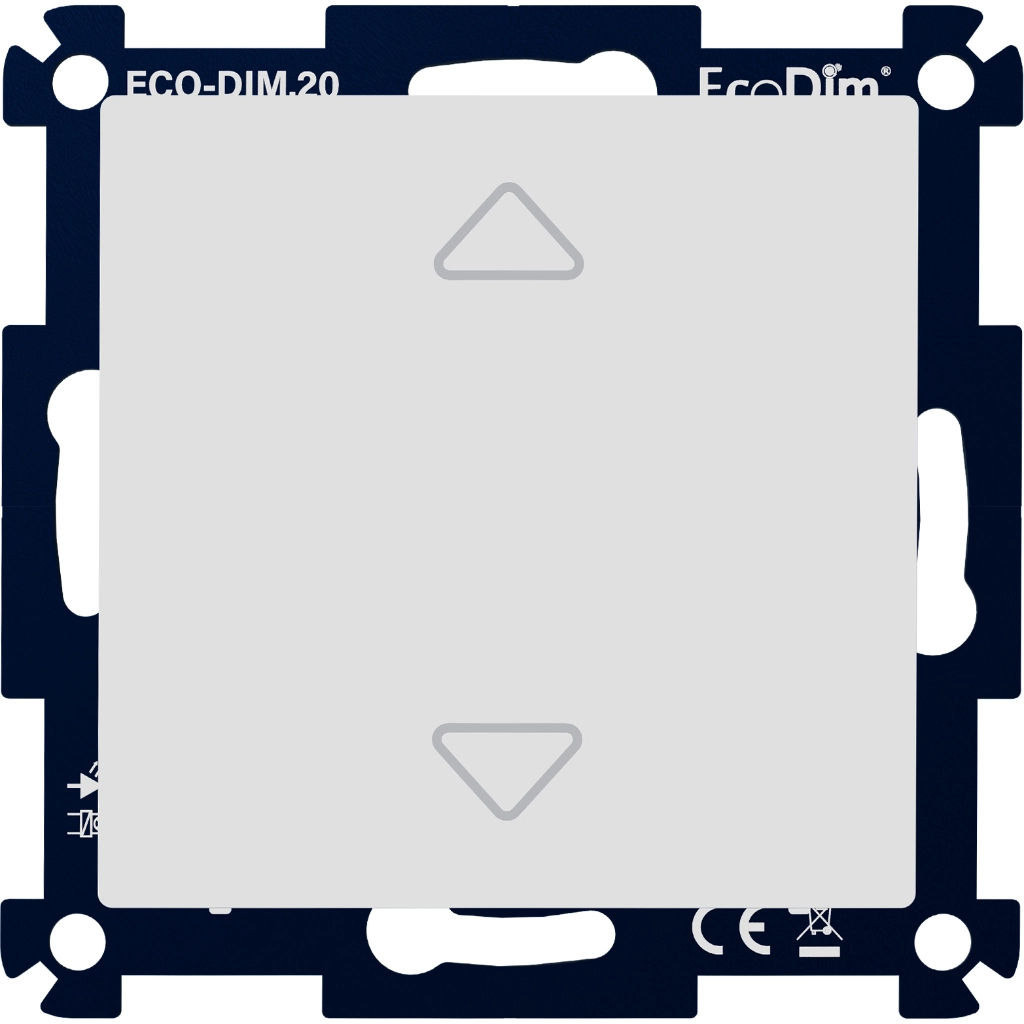

EcoDim ECO-DIM.20 nevenpost voor tastdimmer incl. witte en zwarte knop

Gebruiksaanwijzing Eco-Dim.20 nevenunit dimmer

De EcoDim ECO-DIM.20 is een nevenpost voor tastdimmer waarmee wisselschakeling, hotelschakeling en kruisschakeling mogelijk wordt gemaakt. Deze nevenunit werkt ook als pulsdrukker en sluit aan op dimmers met een neveningang, waaronder tastdimmers, diverse smart dimmers en dimmodules. Tot 20 units op één groep. De uitvoering is compact en wordt geleverd met centraalplaat en drukknop in wit (RAL 9016) en zwart (RAL 9005). Niet te gebruiken als losstaande dimmer.

Toepassing en bediening

Deze nevenunit is bedoeld voor installaties waarin een lichtpunt vanaf meerdere bedieningsposities moet worden geschakeld of gedimd. Tot 20 nevenunits kunnen op één groep worden aangesloten. De combinatie van geruisloos dimmen, soft-start en optimale lichtstabiliteit zorgt voor een rustige bediening van het licht, zonder onnodige bijgeluiden of schommelingen.

De ECO-DIM.20 is geschikt voor alle dimbare led lampen en ondersteunt zowel faseafsnijding als faseaansnijding. De minimale helderheid is instelbaar, waardoor de afregeling op de betreffende installatie kan worden afgestemd. Bescherming tegen overbelasting, oververhitting en stoorsignalen is aanwezig.

Inbouw en afwerking

Voor de inbouw blijft weinig ruimte nodig, met een beperkte inbouwdiepte van 23mm. De dubbele L-poort maakt doorverbinding van de fasedraad mogelijk. Het element past in alle 55x55mm raamwerken van Gira, Hager Berker en JUNG. Een raamwerk kan apart worden besteld in wit of zwart.

• Compatibel met ECO-DIM.18 en ECO-DIM.19 voor wisselschakeling
• Te gebruiken met dimmers die een neveningang hebben
• Past in afdekramen van 55x55mm van Gira, Hager Berker en JUNG

Technische specificaties
