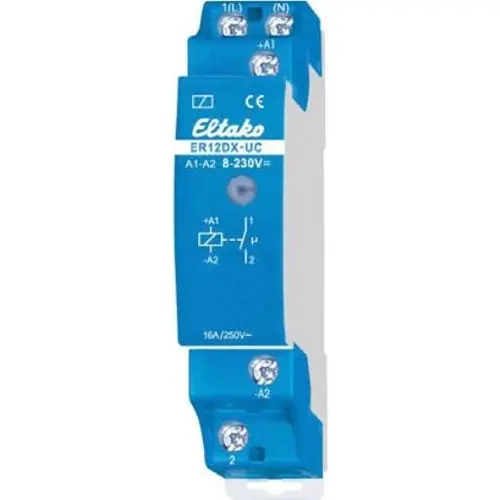

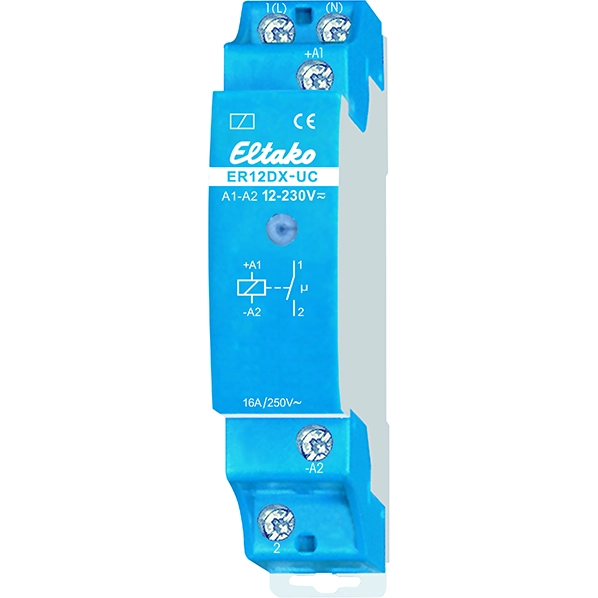

Datablad ER12DX-UC schakelrelais
Met de Eltako-Duplex-technologie (DX) kunnen de normaalgezien potentiaalvrije contacten bij het schakelen van 230V-wisselspanning 50Hz toch in de nul-doorgang schakelen en zodoende het slijten drastisch verminderen.

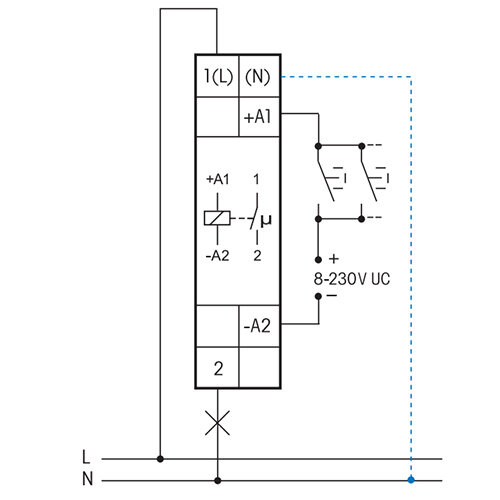

Hiertoe gewoon de N-draad aan de klem (N) en L aan 1(L) aansluiten. Daardoor is er een bijkomend stand-by verlies van slechts 0,1 Watt.
| Specificatie | Waarde |
|---|---|
| Montagewijze | DIN-rail |
| Functie | Gedeeltelijk elektronisch |
| Inbouwdiepte | 58 Millimeter (mm) |
| Nom. (meet)stroom | 16 Ampère (A) |
| Aantal maakcontacten | 1 |
| Aantal verbreekcontacten | 0 |
| Aantal wisselcontacten | 0 |
| Breedte in module-eenheden | 1 |
| Stuurspanning 1 | 12 - 230 Volt |
| Stuurspanning 2 | |
| Stuurspanningstype 1 | AC/DC |
| Stuurspanningstype 2 | |
| Frequentie stuurspanning 1 | 50 Hertz |
| Frequentie stuurspanning 2 | |
| Spanningstype voedingsspanning | AC |
| Voedingsspanning | 250 Volt |
| Max. schakelstroom (cos phi = 0,6) | 4 Ampère (A) |
| Max. gloeilampbelasting | 2000 Watt (W) |
| Max. belasting TL-buis | 1000 Voltampère (VA) |
| Max. belasting TL-buis (duo-geschakeld) | 1000 Voltampère (VA) |
| Max. belasting TL-buis (parallel gecompenseerd) | 500 Voltampère (VA) |
| Aantal contacten als verbreekcontact | 0 |
| Aantal contacten als maakcontact | 1 |
| Aantal contacten als wisselcontact | 0 |
