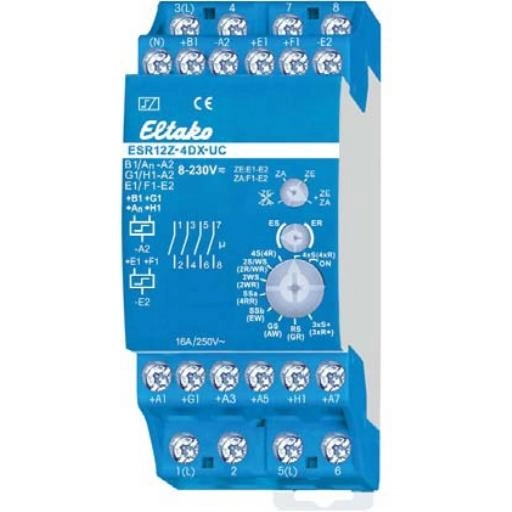

Eltako ESR12Z-4DX-UC impulsrelais DIN-rail 16A 230V AC/DC stuurspanning 12-230V AC/DC handbediening

De Eltako ESR12Z-4DX-UC is een elektronisch impulsrelais met geïntegreerde relaisfunctie voor het schakelen van elektrische verbruikers met lokale, groeps- en centrale besturing. Het apparaat wordt op een DIN-rail TH35 volgens DIN EN 60715 gemonteerd en heeft een inbouwdiepte van 58mm. De nominale schakelstroom bedraagt 16A. Het relais kan 230V-ledlampen tot 600W en gloeilampen tot 2000W schakelen. De bistabiele relaisspoel voorkomt spoelvermogensverlies en opwarming in de ingeschakelde toestand. Het stand-byverbruik bedraagt 0,03-0,4W.

Met de draaischakelaars zijn verschillende impuls- en relaisfuncties in te stellen, waaronder groepsschakeling, set/reset-bediening en een wisfunctie van 1 seconde. De centrale AAN- en UIT-ingangen zijn galvanisch gescheiden van de lokale stuuringangen. Centrale commando’s hebben altijd voorrang: zolang een centraal commando actief is, blijft de lokale bediening geblokkeerd. Het relais kan gedeeltelijk of volledig van de centrale besturing worden uitgesloten. Via de aanvullende groepsingangen kunnen groepen impulsrelais afzonderlijk worden aangestuurd. In de stand BM is aansturing met een bewegingsmelder mogelijk. Het apparaat is niet geschikt voor terugmelding van het schakelspanningssignaal van een dimmer. Na installatie mogen de aangesloten verbruikers pas met de netspanning worden verbonden wanneer de korte automatische synchronisatie is voltooid.
