Gebruiksaanwijzing Eltako schakelklok SU62PF-BT/UC

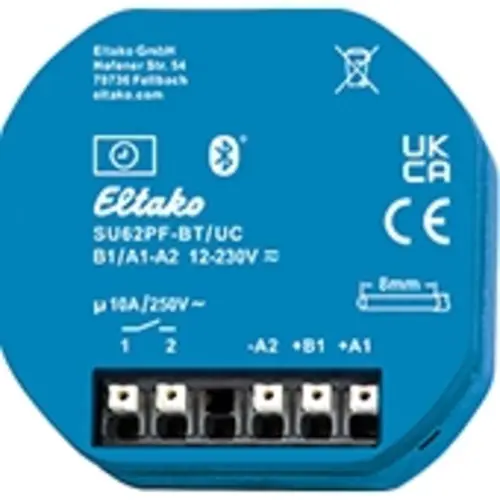

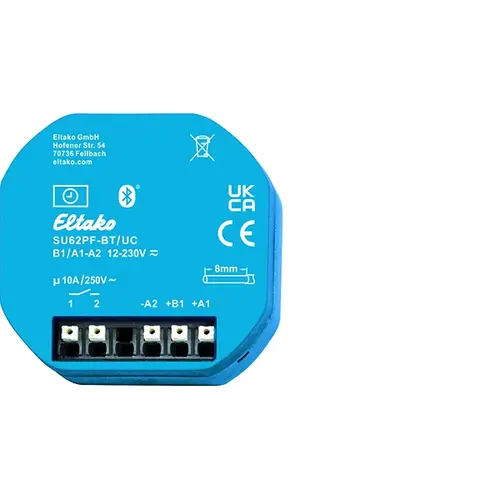

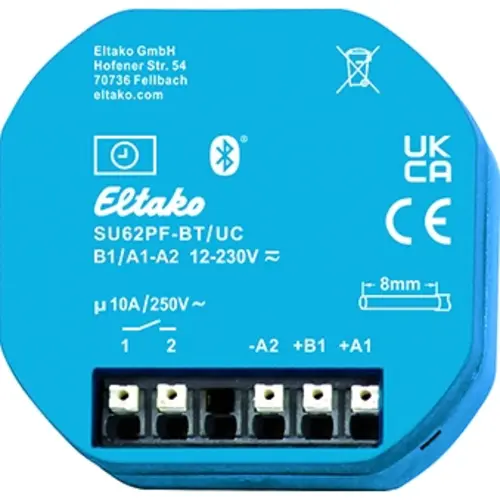

De Eltako SU62PF-BT/UC is een 1-kanaals inbouw tijdschakelklok met Bluetooth en de ELTAKO Connect-App, bedoeld voor schakelen via een potentiaalvrij 1NO-contact tot 10A/250VAC. De uitvoering is voor inbouw, niet voor DIN-rail, en de compacte afmetingen van 49x51mm en 20mm diep maken dit toestel geschikt voor situaties met beperkte inbouwruimte.
In de dagelijkse inzet biedt deze schakelklok een breed scala aan functies voor tijdgestuurd schakelen. Er zijn een astro-functie, weekprogramma en 24-uursprogramma beschikbaar, naast toevalmodus en maximaal 60 vrij verdeelbare geheugenplaatsen. Instellen en beheren gebeurt via Bluetooth in de app, terwijl handmatige schakeling ook lokaal mogelijk blijft via de drukknop. Verder zijn datum, tijd, tijdzone en automatische omschakeling tussen zomer- en wintertijd instelbaar, is er een gangreserve van circa 7 dagen zonder batterij en blijft het schakelprogramma bij spanningsherstel doorlopen. Dankzij het bistabiele relais is er geen spoelvermogenverlies of opwarming in ingeschakelde toestand, en de steekklemmen accepteren aders van 0,2mm² tot 2,5mm².
| Specificatie | Waarde |
|---|---|
| Montagewijze | Inbouw |
| Breedte | 18 Millimeter (mm) |
| Hoogte | 82 Millimeter (mm) |
| Diepte | 58 Millimeter (mm) |
| Aantal contacten | 2 |
| Aantal geheugenplaatsen | 60 |
| Astroprogramma | Ja |
| Aantal kanalen | 1 |
| Uitgangssignaal | Overig |
| Radiogestuurd | Nee |
| Weekprogramma | Ja |
| Jaarprogramma | Nee |
| Contactuitvoering | Maakcontact (NO) |
| GPS | Nee |
| Breedte in module-eenheden | 1 |
| 60-minuten programma | Nee |
| 24-uurs programma | Ja |
| Vakantieprogramma | Nee |
| Toevalsprogramma | Ja |
| Impulsprogramma | Nee |
| Cyclusprogramma | Nee |
| Netsynchronisatie | Nee |
| Kwartsgestuurd | Ja |
| Automatische omschakeling zomer/wintertijd | Ja |
| Handbediening | Ja |
| Voorkeuze schakeling | Nee |
| Soort contact | |
| Spanningstype voedingsspanning | AC/DC |
| Potentiaalvrij schakelcontact | Ja |
| Externe programmering | Ja |
| Radiogestuurd (DCF77) | Nee |
| Voedingsspanning | 12 - 230 Volt |
| Bedrijfsurenmeter | Nee |
| Frequentie voedingsspanning | 50 Hertz |
| Autonomie in jaren | |
| Autonomie in uren | 480 |
| Kortste schakeltijd kanaal 1 | 1 Minuut (min) |
| Kortste schakeltijd kanaal 2 | 1 Minuut (min) |
| Nom. schakelstroom bij 250V AC | 16 Ampère (A) |
| Tekstbegeleiding in het display | Ja |
| Beschermingsgraad (IP) | IP20 |
| Gangnauwkeurigheid per dag | 0,5 Seconde (s) |
| Externe drukcontact ingang | Ja |
| Incl. geheugenkaart | |
| Max. schakelvermogen LED | 200 Watt (W) |
| Kortste schakeltijd kanaal 1 | 60 Seconde (s) |
| Kortste schakeltijd kanaal 2 | 60 Seconde (s) |
| Externe programmering via | Bluetooth |
