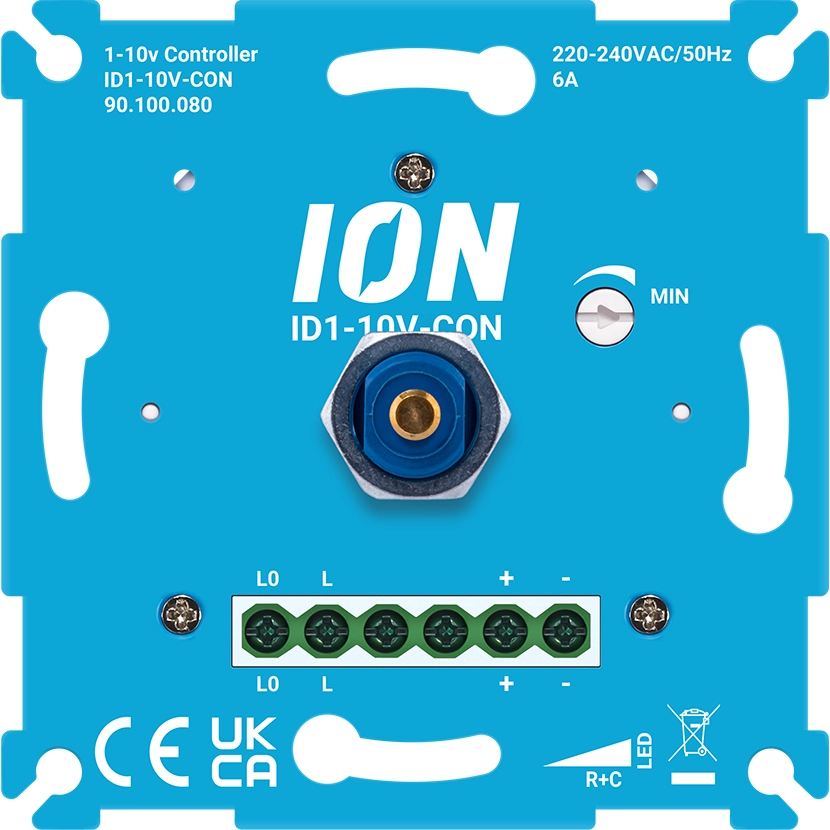

Gebruiksaanwijzing ION LED-controller 1-10V 90.100.080
De ION LED-controller 1-10V met artikelnummer 90.100.080 is bedoeld voor het schakelen en dimmen van LED-drivers met een 1-10V-stuuringang. Door deze afzonderlijke stuurspanning is de controller geschikt voor LED-drivers met een hoog aansluitvermogen. De aangesloten belasting kan tot maximaal 6A worden geschakeld.
De verlichting wordt bediend met een draai-drukknop. Door op de knop te drukken wordt de verlichting in- of uitgeschakeld en door eraan te draaien wordt de lichtsterkte aangepast. De minimale helderheid kan worden ingesteld, zodat het dimbereik op de aangesloten LED-driver en verlichting kan worden afgestemd. Dankzij het lichtwaardegeheugen wordt de laatst gebruikte helderheid bij het opnieuw inschakelen hersteld.
De controller werkt op 220-240V bij 50Hz en levert een stuurspanning van 1-10V. Het basiselement is geschikt voor inbouwmontage, heeft beschermingsgraad IP20 en beschikt over schroefklemmen voor aders van 0,5 tot 3 mm².
| Specificatie | Waarde |
|---|---|
| Montagewijze | Inbouw (stucwerk) |
| Samenstelling | Basiselement |
| Bedieningswijze | Druktoets |
| Kleur | Blauw |
| Halogeenvrij | Ja |
| Aantal eenheden | 1 |
| Aansluitwijze | Schroefklem |
| Oppervlaktebescherming | Onbehandeld |
| Frequentie | 50 - 60 Hertz |
| Materiaalkwaliteit | Thermoplast |
| Type belasting | Universeel en LED retrofit |
| Materiaal | Kunststof |
| Bevestigingswijze | Bevestiging met schroef |
| Lichtwaardegeheugen | Ja |
| Ingang voor nevenunit | Nee |
| RAL-nummer (vergelijkbaar) | 5,024 |
| Seriedimmer | Nee |
| Geschikt voor toepassing met bewegingsmelder | Ja |
| Geschikt voor toepassing met RF-drukker | Nee |
| Geschikt voor toepassing met IR-drukker | Nee |
| Geschikt voor toepassing met aanwezigheidsmelder | Ja |
| Geschikt voor toepassing met drukker | Nee |
| Geschikt voor toepassing met tijdschakelaar/timer | Ja |
| Slagvastheid | IK00 |
| Nom. spanning | 220 - 240 Volt |
| Stuurspanning | 1 - 10 Volt |
| Transparant | Nee |
| Uitvoering oppervlakte | Mat |
| Geschikt voor beschermingsgraad (IP) | IP20 |
| Aderdoorsnede | 0,5 - 3 Vierkante millimeter |
| Schakelmateriaalbreedte | 71 Millimeter (mm) |
| Schakelmateriaalhoogte | 71 Millimeter (mm) |
| Schakelmateriaaldiepte | 23 Millimeter (mm) |
| Aantal modules (bij modulair systeem) | 0 |
| Met IFTTT ondersteuning | Nee |
| Dimbaar faseafsnijding | Ja |
| Dimbaar faseaansnijding | Ja |
| Min. diepte van de inbouwdoos | 23 Millimeter (mm) |
| App besturing via Bluetooth | Nee |
| Nom. belasting vermogensweerstand | 0,3 - 200 Watt |
| Nom. belasting inductiestroom | 0 Voltampère |
| Nom. belasting capaciteitsvermogen | 0,3 - 200 Voltampère |
| Compatible met Apple HomeKit | Nee |
| Compatible met Google Assistant | Nee |
| Compatible met Amazon Alexa | Nee |
| Max. schakelvermogen LED | 200 Watt (W) |
| Minimale helderheid instelbaar | Ja |
| Type / SKU (MPN) | 90.100.080 |
| EAN (GTIN-13) | 8718836970382 |
| Klusspullen artikelnummer | 602240 |
