Gebruiksaanwijzing 870550 PLF-IB-PIR

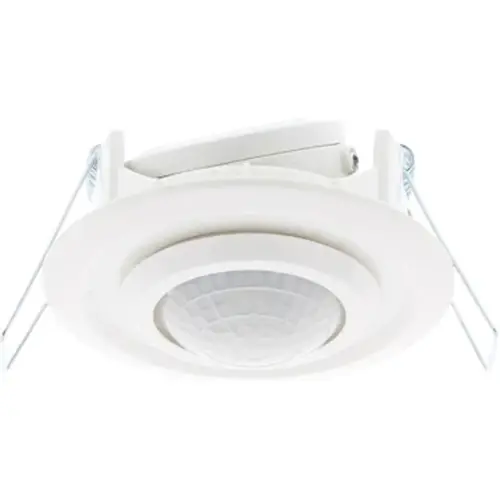

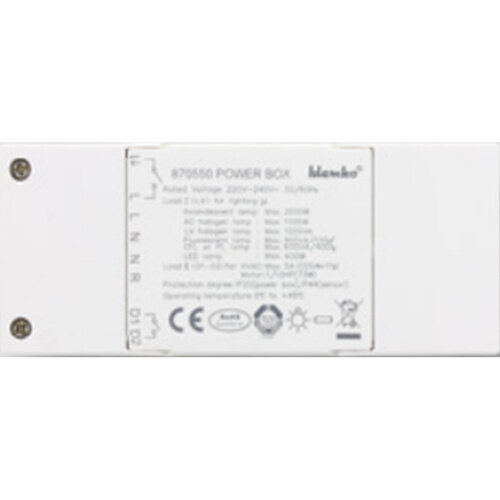

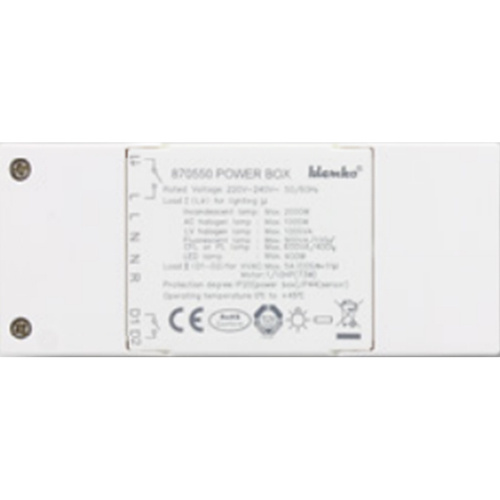

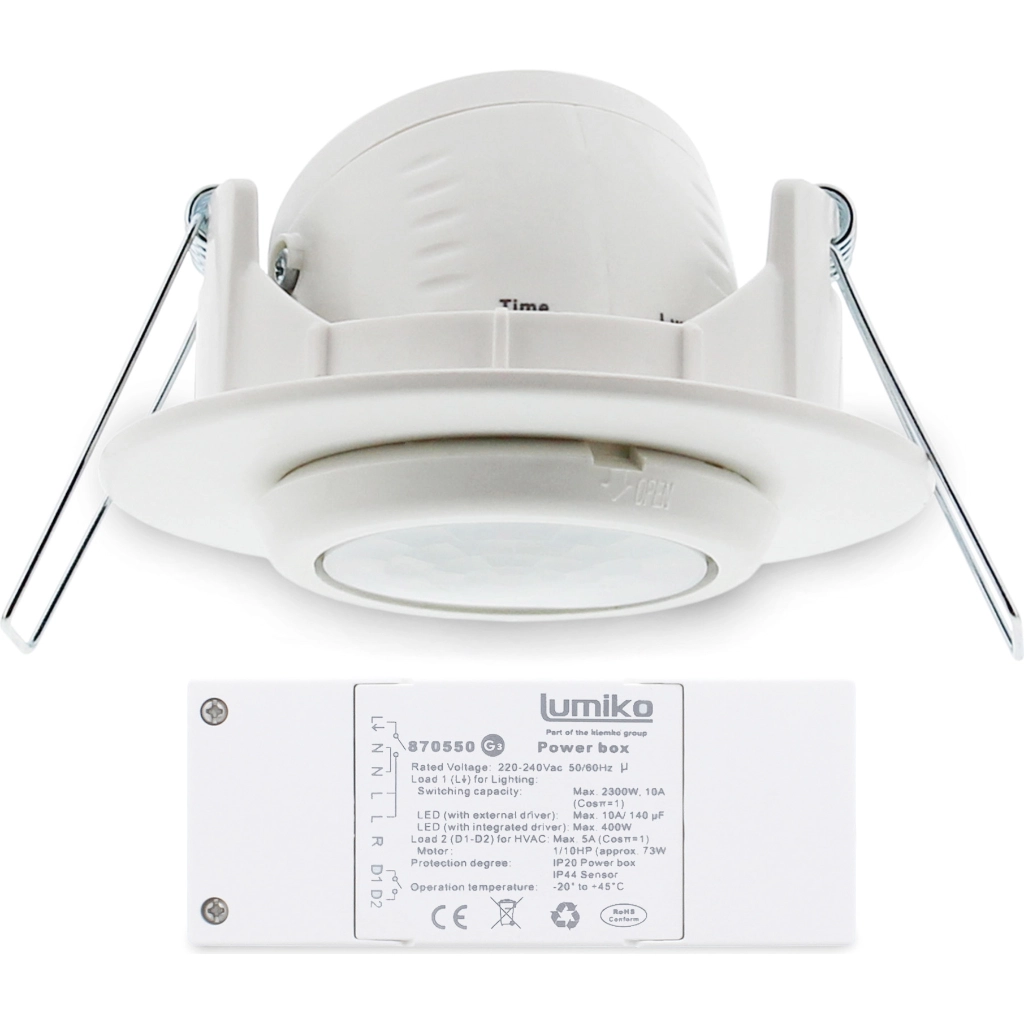

Deze plafondinbouw aanwezigheiddetector is eenvoudig in te bouwen in praktisch elk verlaagd en systeemplafond. De schakelunit verdwijnt door het boorgat van 65mm in het plafond. Na montage van de extra platte sensor is deze bijna onzichtbaar. Het detectieveld kan horizontaal 350° en verticaal 30° worden gericht. Door de lens met zeer gevoelige Quad-elementen wordt iedere beweging gedetecteerd. Het detectieveld kan worden vergroot d.m.v. de optioneel losse slave sensoren. De instellingen zijn eenvoudig te wijzigen d.m.v. het bedieningspaneel. Deze detector heeft 2 relais uitgangen waarvan 1 potentiaal vrij is. Hiermee kunnen allerlei externe besturingssystemen worden aangestuurd.
| Specificatie | Waarde |
|---|---|
| Nom. spanning | 230 Volt (V) |
| Montagewijze | Inbouw (stucwerk) |
| Kleur | Wit |
| Breedte | 80 Millimeter (mm) |
| Model | Bewegingssensor |
| Hoogte | 12,2 Millimeter (mm) |
| Aansluitwijze | Steekklem |
| Oppervlaktebescherming | Gelakt |
| Onderkruipbeveiliging | Nee |
| Spanningstype | AC |
| Inbouwdiepte | 38,5 Millimeter (mm) |
| Frequentie | 50 - 60 Hertz |
| Met afstandsbediening | Nee |
| Diameter | 80 Millimeter (mm) |
| Geschikt voor wandmontage | Nee |
| Inbouwbreedte | 65 Millimeter (mm) |
| Inbouwdiameter | 65 Millimeter (mm) |
| Trappenhuiscontroller | Nee |
| Overbruggingsschakelaar | Ja |
| Geschikt voor draadloos | Nee |
| Materiaalkwaliteit | Thermoplast |
| Max. reikwijdte frontaal | 1,5 Meter (m) |
| Max. reikwijdte zijwaarts | 3,5 Meter (m) |
| Max. schakelvermogen | 2300 Watt (W) |
| Temperatuur | 0 - 45 graden Celsius |
| Max. inschakelstroom | 165 Ampère (A) |
| Materiaal | Kunststof |
| Omgevingstemperatuur | -20 - 45 graden Celsius |
| Aanspreekgevoeligheid instelbaar | Ja |
| Lengte aansluitkabel | 1000 Millimeter (mm) |
| Dimfunctie met dimmerbasiselement | Nee |
| Aanspreekhelderheid | 10 - 2000 Lux |
| Diameter reikwijdte op vloer | 7 Meter (m) |
| Bediening op afstand | Ja |
| HVAC-aansturing | Ja |
| Constantlichtregeling | Nee |
| Ingang voor nevenunit | Ja |
| RAL-nummer (vergelijkbaar) | 9010 |
| Met signaaleenheid | Nee |
| Zelfleerfunctie voor aanspreekhelderheid | Ja |
| Koppelbaar aan netwerk | Nee |
| Gedwongen uitschakeling | Nee |
| Scanhoek | 360 Hoekgraden (°) |
| Met aansluitkabel | Nee |
| Nom. spanning | 220 - 240 Volt |
| Beschermingsgraad (IP) | IP44 |
| Met alarmfunctie | Nee |
| Transparant | Nee |
| Vrije dierzone | Nee |
| Uitvoering oppervlakte | Mat |
| Hoek reikwijdte horizontaal | 30 - 360 Hoekgraden |
| Min. nalooptijd | 5 Seconde (s) |
| Max. nalooptijd | 30 Minuut (min) |
| Geschikt voor wandmontage | Nee |
| Aanspreekhelderheid instelbaar | Ja |
| Optimale montagehoogte | 2,5 Meter (m) |
| Zwenkbereik sensor, verticaal | 0 - 30 Hoekgraden |
| Aantal schakelzones | 1 |
| Met DALI interface | Nee |
| Met IFTTT ondersteuning | Nee |
| Max. presentiebereik | 40 Vierkante meter (m²) |
| Compatible met Apple HomeKit | Nee |
| Compatible met Google Assistant | Nee |
| Compatible met Amazon Alexa | Nee |
| Max. schakelvermogen LED | 2300 Watt (W) |
| Compatible met Casambi | Nee |
| Met akoestische sensor | Nee |
| Plafondinbouwmontage zonder installatiedoos | Ja |
| Bewegingssensor/aanwezigheidsdetector technologie | Passief infrarood |
| Opnemertype | Passief infrarood |
| Geschikt voor plafondmontage | Ja |
| Antibacteriële behandeling | Nee |
| 870550 | |
| Type / SKU (MPN) | PLF-IB-PIR |
| EAN (GTIN-13) | 8716643018730 |
| Klusspullen artikelnummer | 238802 |
