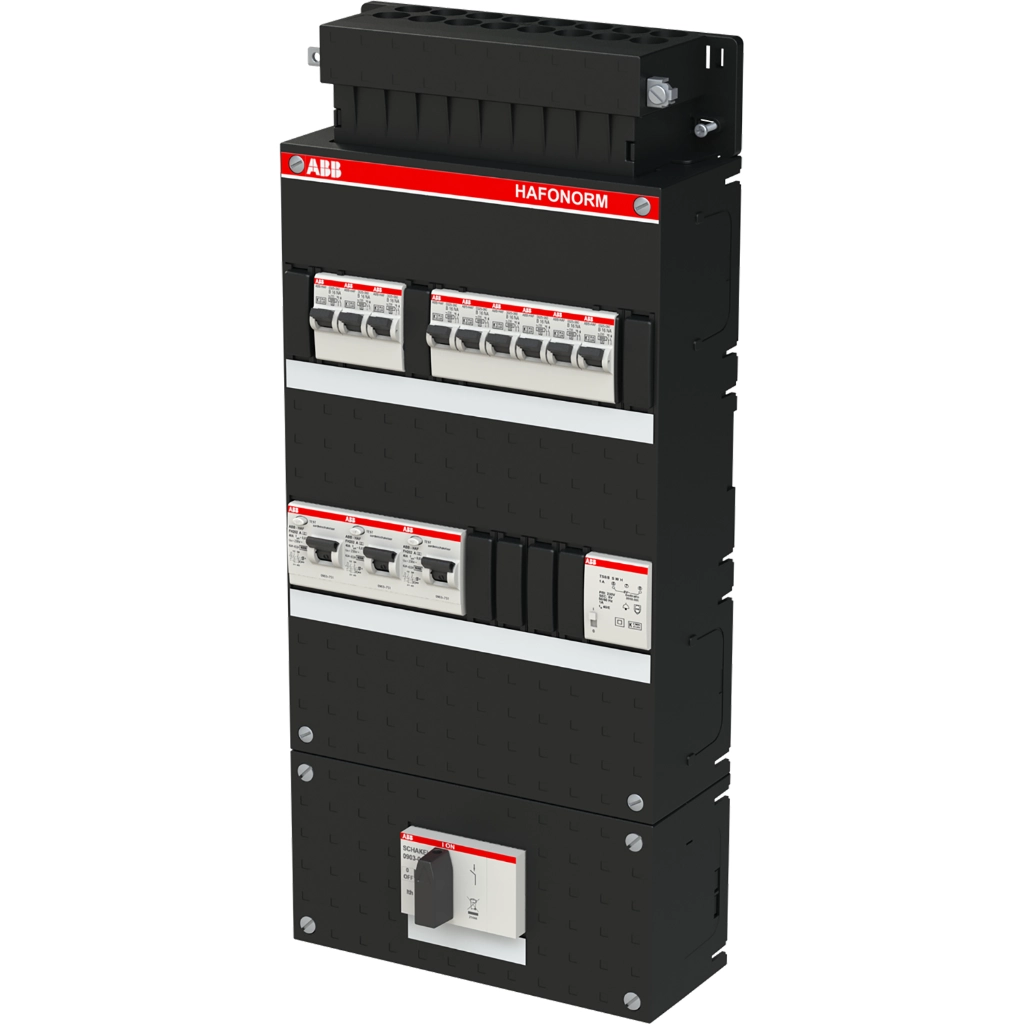

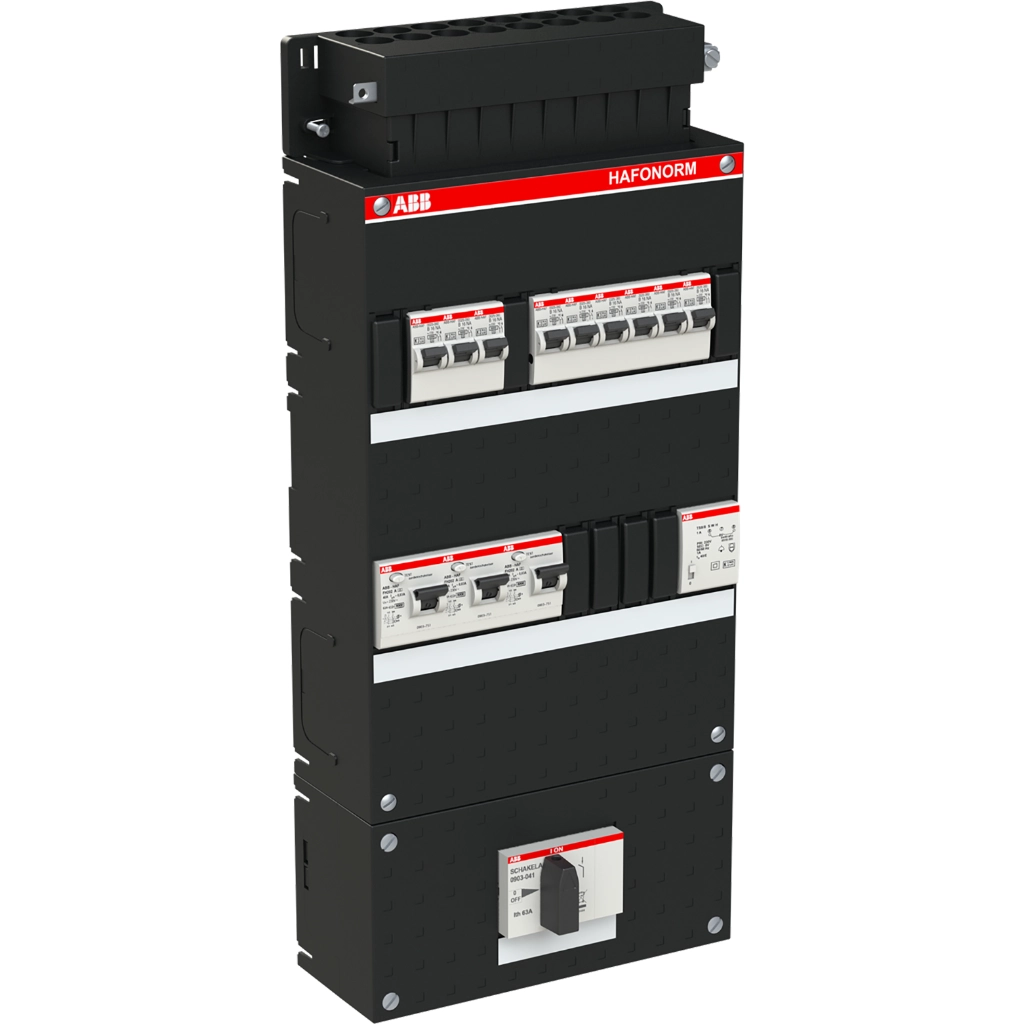

De ABB Haf HAD333333-222T+HS404 is een 3-fasen installatiekast voor opbouwmontage, met een 4-polige hoofdschakelaar van 40A en een beltransformator. De kast is ingericht voor 9 groepen en combineert aardlekbeveiliging met een overzichtelijke opbouw voor de verdeling van de installatie.
De behuizing is uitgevoerd in kunststof en heeft een IP20-beschermingsgraad. Verder zijn onder meer een aanbouwmogelijkheid, 3 aardlekschakelaars van 30mA en een beveiligingsopbouw met installatie-/aardlekautomaat aanwezig. Een transparant deksel, contactdoos, overspanningsbeveiliging, meter en afsluitbaarheid ontbreken.
| Specificatie | Waarde |
|---|---|
| Montagewijze | Opbouw (stucwerk) |
| Breedte | 220 Millimeter |
| Hoogte | 500 Millimeter |
| Diepte | 90 Millimeter |
| Afsluitbaar | Nee |
| Met contactdoos | Nee |
| Aantal fasen | 3 |
| Beveiliging | Installatie-/aardlekautomaat |
| Aanbouwmogelijkheid | Ja |
| Met transparant deksel | Nee |
| Overspanningsbeveiliging | Nee |
| Materiaal behuizing | Kunststof |
| Breedte in module-eenheden | 24 |
| Inbouwdiepte | 0 - 0 Millimeter |
| Beschermingsgraad (IP) | IP20 |
| Aantal aardlekautomaten | 0 |
| Aantal aardlekschakelaars 300 mA | 0 |
| Aantal aardlekschakelaars 30 mA | 3 |
| Aantal directe groepen | 0 |
| Aantal groepen achter aardlekschakelaar | 9 |
| Aantal lichtgroepen | 9 |
| Aantal polen hoofdschakelaar | 4 |
| Met beltransformator | Ja |
| Kookgroep | Geen |
| Kookgroep geschikt als krachtgroep | Nee |
| Totaal aantal groepen | 9 |
| Hoofdschakelaar - nom. stroom | 40 Ampère |
| Geschikt voor data | Nee |
| Bescherming hoofdschakelaar | Nee |
| Aardlekschakelaar op de voeding (RCD) | Nee |
| Hoge afschermingsgraad (High-integrity) | Nee |
| Zekering lastscheider (MCB + 2 x RCD) | Ja |
| Dubbele aardlekzekering (2 x RCD) | Ja |
| Aantal uitgangen | 0 |
| Aantal boogfout detectie apparaten | 0 |
| Met meter | Nee |
| 1SPF006907F0699 |
