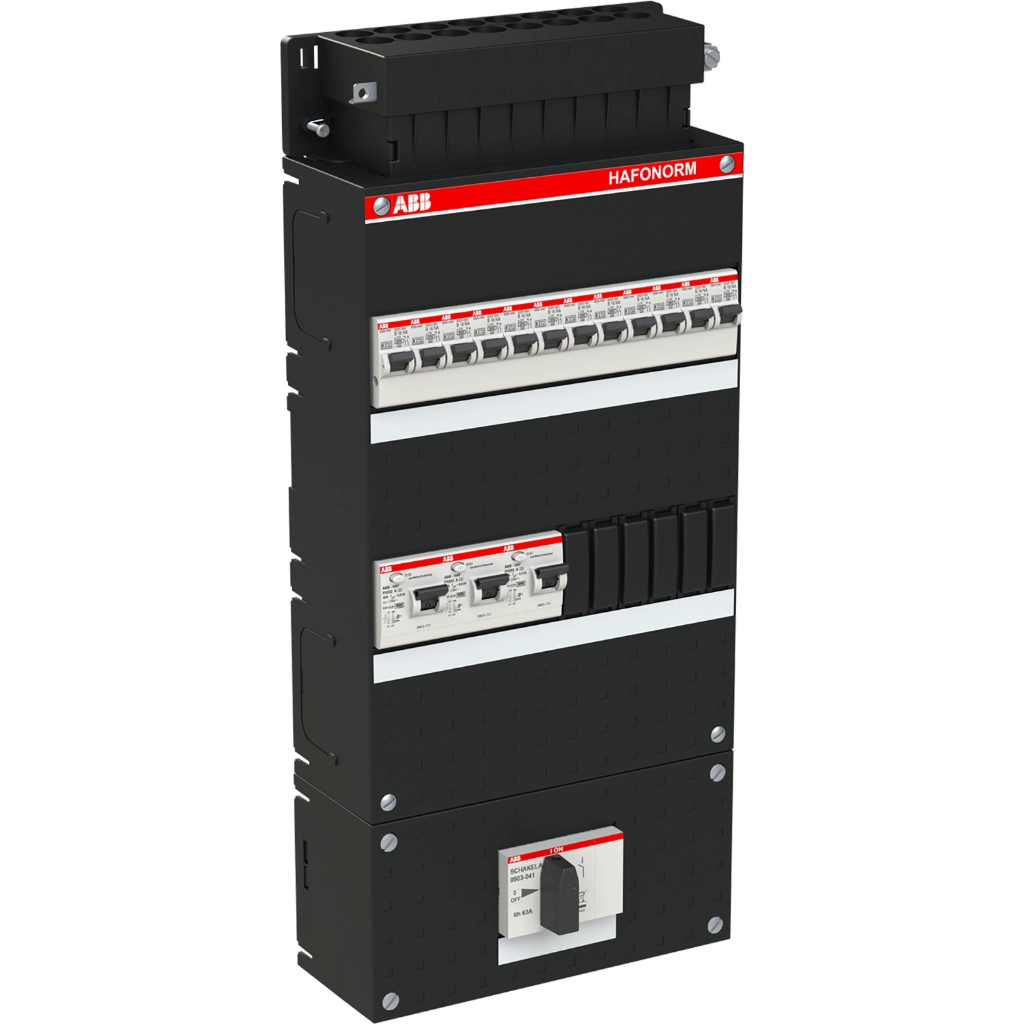

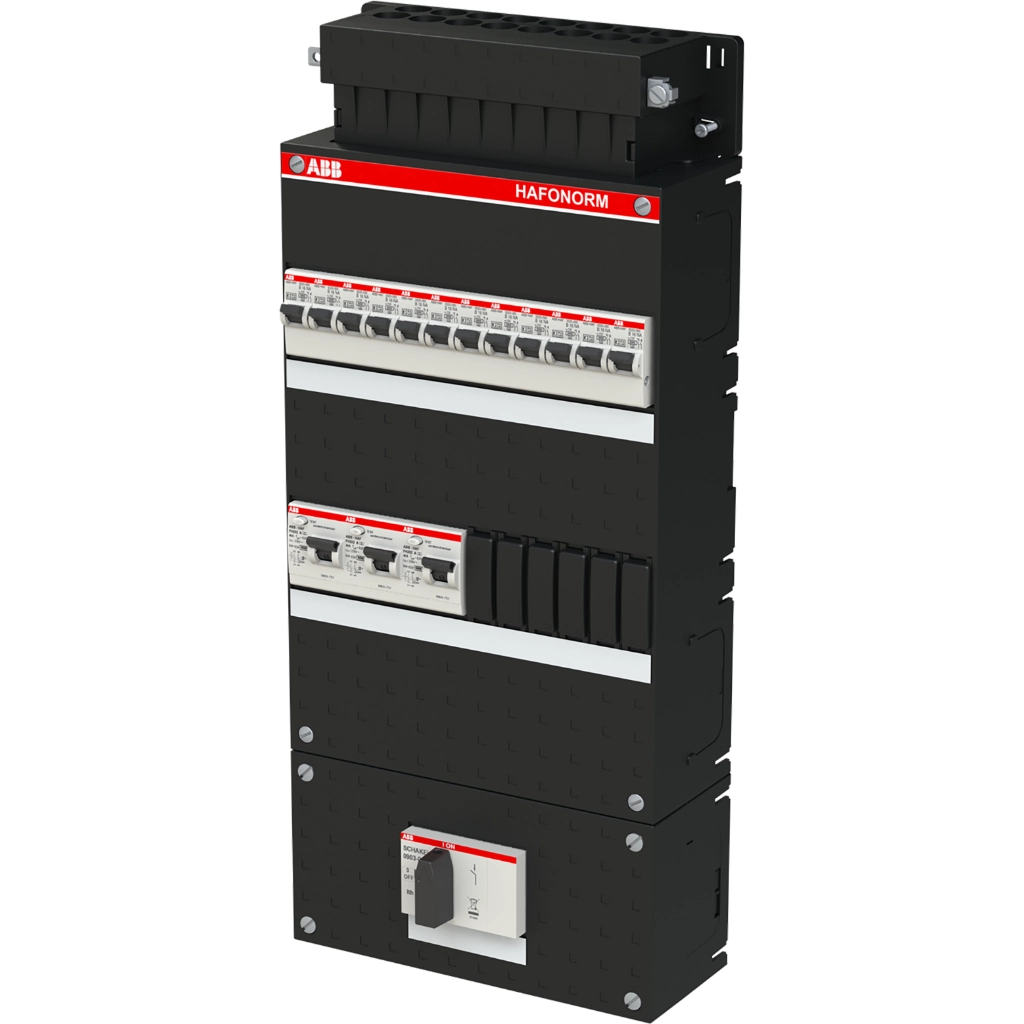

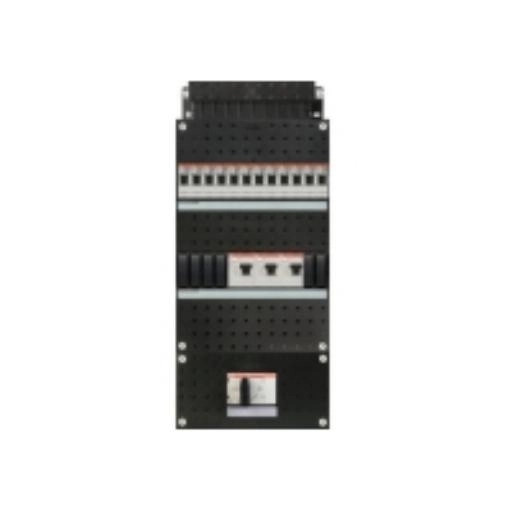

De ABB Haf HAD343434-222+HS404 is een groepenkast voor 3-fase-installaties met 12 groepen en hoofdschakelaar. De verdeling is opgebouwd met drie aardlekschakelaars 30mA en een 4-polige hoofdschakelaar van 40A, waardoor de installatie overzichtelijk en praktisch wordt ingericht.
De opbouwbehuizing in kunststof heeft IP20-bescherming en is 220mm breed, 500mm hoog en 90mm diep. Dankzij de aanwezige aanbouwmogelijkheid kan de kast binnen de installatie verder worden uitgebreid wanneer daar ruimte voor nodig is.
| Specificatie | Waarde |
|---|---|
| Montagewijze | Opbouw (stucwerk) |
| Breedte | 220 Millimeter |
| Hoogte | 500 Millimeter |
| Diepte | 90 Millimeter |
| Afsluitbaar | Nee |
| Met contactdoos | Nee |
| Aantal fasen | 3 |
| Beveiliging | Installatie-/aardlekautomaat |
| Aanbouwmogelijkheid | Ja |
| Met transparant deksel | Nee |
| Overspanningsbeveiliging | Nee |
| Materiaal behuizing | Kunststof |
| Breedte in module-eenheden | 24 |
| Inbouwdiepte | 0 - 0 Millimeter |
| Beschermingsgraad (IP) | IP20 |
| Aantal aardlekautomaten | 0 |
| Aantal aardlekschakelaars 300 mA | 0 |
| Aantal aardlekschakelaars 30 mA | 3 |
| Aantal directe groepen | 0 |
| Aantal groepen achter aardlekschakelaar | 12 |
| Aantal lichtgroepen | 12 |
| Aantal polen hoofdschakelaar | 4 |
| Met beltransformator | Nee |
| Kookgroep | Geen |
| Kookgroep geschikt als krachtgroep | Nee |
| Totaal aantal groepen | 12 |
| Hoofdschakelaar - nom. stroom | 40 Ampère |
| Geschikt voor data | Nee |
| Bescherming hoofdschakelaar | Nee |
| Aardlekschakelaar op de voeding (RCD) | Nee |
| Hoge afschermingsgraad (High-integrity) | Nee |
| Zekering lastscheider (MCB + 2 x RCD) | Ja |
| Dubbele aardlekzekering (2 x RCD) | Ja |
| Aantal uitgangen | 0 |
| Aantal boogfout detectie apparaten | 0 |
| Met meter | Nee |
| 1SPF006905F0773 |
