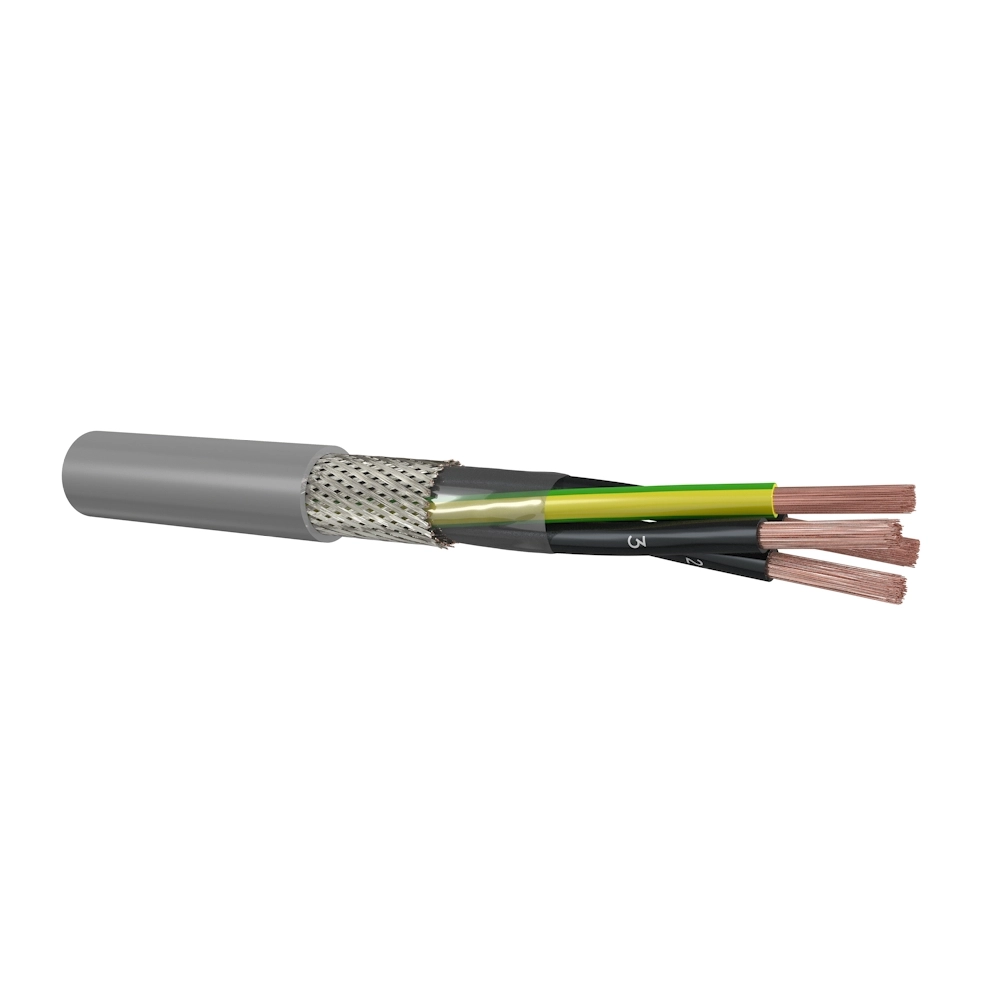

Stuurstroomleiding/stuurstroomkabel, rond, 12 x 1 mm², klasse 5 = soepel. Buitenmantel: PVC, grijs, buitendiameter: 11,6 mm. AWG-maat: 17, brandklasse volgens EN 13501-6: Dca. Afscherming collectief: folie en vlechtwerk. Met aardgeleider: ja, adercodering: cijfers. Alleen per hele meters te bestellen.
| Specificatie | Waarde |
|---|---|
| Nom. geleiderdoorsnede | 1 Vierkante millimeter (mm²) |
| Materiaal aderisolatie | Polyvinylchloride (PVC) |
| Adercodering | Kleuren en cijfers |
| Gewicht | 243 Kilogram/kilometer (kg/km) |
| Brandvertraging | Volgens IEC/EN 60332-3-24 |
| Litze | Nee |
| Nom. spanning U | 500 Volt (V) |
| Getwist | Nee |
| Mantelkleur | Grijs |
| Geleidervorm | Rond |
| Geleidermateriaal | Koper |
| Afscherming groepen | Geen |
| Afscherming collectief | Folie en vlechtwerk |
| Mantelmateriaal | Polyvinylchloride (PVC) |
| Samenstelling geleider | Klasse 5 = soepel |
| Bewapening/armering | Geen |
| Toegestane kabelbuitentemperatuur tijdens montage/handeling | -5 - 70 graden Celsius (°C) |
| Toegestane kabelbuitentemperatuur na montage zonder vibratie | -25 - 70 graden Celsius (°C) |
| Beschermd tegen torderen | Nee |
| Aantal groepen getwist | 1 |
| Aantal hulpaders | 0 |
| Nom. spanning U0 | 300 Volt (V) |
| Scherm | Ja |
| Aantal aders | 12 |
| Draagorgaan | Geen |
| Halogeenvrij volgens IEC 60754-2 | Nee |
| Kabelbreedte circa | 11,2 Millimeter (mm) |
| Kabelhoogte circa | 11,2 Millimeter (mm) |
| Rookarm volgens IEC 61034-2 | Nee |
| Max. toelaatbare geleidertemperatuur | 70 graden Celsius (°C) |
| Vochtbarrière | Geen |
| Buitendiameter circa | 11,2 Millimeter (mm) |
| Met aardgeleider | Ja |
| Rookarm volgens EN 61034-2 | Nee |
| Halogeenvrij volgens EN 60754-1/2 | Nee |
| Oliebestendig volgens IEC 60811-404 | Nee |
| Koudebestendig volgens EN 60811-504+505+506 | Nee |
| Oppervlakte geleider | Blank |
| Brandklasse volgens EN 13501-6 | klasse |
| Brandklasse volgens EN 13501-6 | rookontwikkeling |
| Brandklasse volgens EN 13501-6 | brandende vallende druppels/deeltjes |
| Brandklasse volgens EN 13501-6 | corrosiviteit/zuurgraad |
| Min. toegestane buigradius flexibele toepassing/vrije beweging | 168 Millimeter (mm) |
| Min. toegestane buigradius stationaire toepassing/vast verlegd | 90 Millimeter (mm) |
| Kabelgeometrie | Rond |
| Geleiderweerstand bij 20°C | 19,5 Ohm per kilometer (Ohm/km) |
| Adercodering volgens HD 308 S2 | Ja |
| Brandvertraging volgens IEC 60332-1-2 | Ja |
| Brandvertraging volgens IEC 60332-3-21 (Cat A F/R) | Nee |
| Brandvertraging volgens IEC 60332-3-22 (Cat A) | Nee |
| Brandvertraging volgens IEC 60332-3-23 (Cat B) | Nee |
| Brandvertraging volgens IEC 60332-3-24 (Cat C) | Ja |
| Brandvertraging volgens IEC 60332-3-25 (Cat D) | Nee |
| Halogeenvrij volgens IEC 60754-1 | Nee |
| Halogeenvrij volgens IEC 60754-3 | Nee |
| CYJZD212123 |
