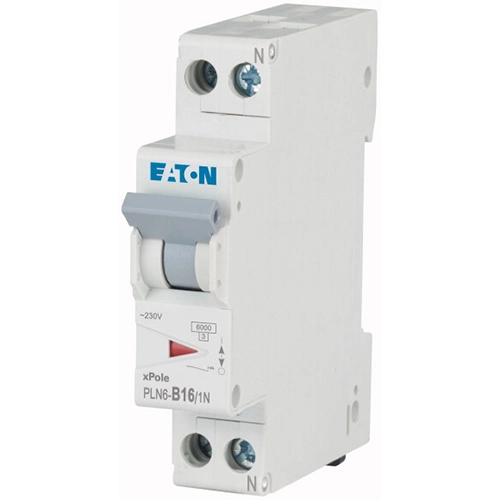

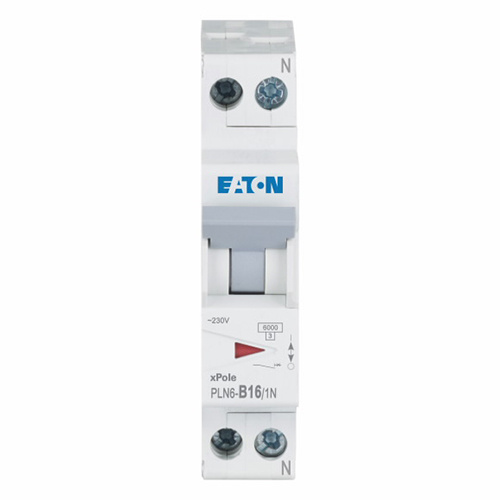

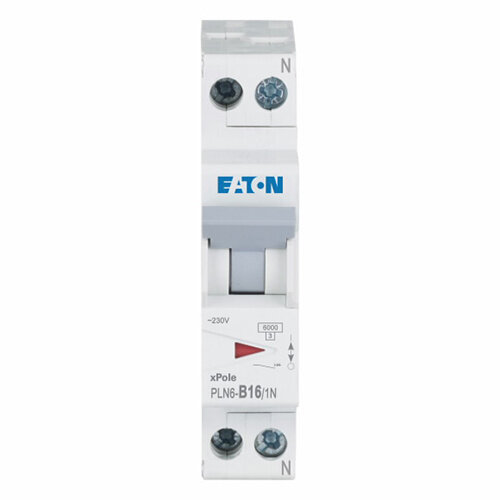

De Eaton PLN6-B16/1N-MW is een installatieautomaat 1P+N 16A met B-karakteristiek en 6kA-afschakelvermogen, uitgevoerd in een smalle 1-module breedte. Het artikelnummer is PLN6-B16/1N-MW. Door de meeschakelende nul en de 1 beveiligde pool past dit model in situaties waar een compacte verdelingsopbouw gewenst is.
De grijze tuimelhandel geeft de automaat een duidelijke bedieningspositie in de groepenkast. Daarnaast is een nevenapparaat mogelijk, wat extra uitbreidingsruimte biedt binnen dezelfde installatieopbouw. Daarmee is deze Eaton-installatieautomaat gericht op een efficiënte en overzichtelijke indeling van de elektrische verdeling.
| Specificatie | Waarde |
|---|---|
| Frequentie | 50 Hertz (Hz) |
| Spanningstype | AC |
| Inbouwdiepte | 70,5 Millimeter (mm) |
| Nom. (meet)stroom | 16 Ampère (A) |
| Nom. (meet)spanning | 230 Volt (V) |
| Frequentie | 50 - 60 Hertz |
| Uitschakelkarakteristiek | B |
| Nom. isolatiespanning Ui | 440 Volt (V) |
| Energiebegrenzingsklasse | 3 |
| Overspanningscategorie | 3 |
| Vervuilingsgraad | 2 |
| Breedte in module-eenheden | 1 |
| Explosieveilig | Nee |
| Verliesvermogen | 2,6 Watt (W) |
| Beschermingsgraad (IP) | IP20 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Ja |
| Nom. afschakelvermogen EN 60898 | 6 Kiloampère (kA) |
| Nom. afschakelvermogen IEC 60947-2 | 0 Kiloampère (kA) |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Aansluitbare geleiderdoorsnede eendraads | 1 - 16 Vierkante millimeter |
| Aansluitbare geleiderdoorsnede meerdraads | 1 - 16 Vierkante millimeter |
| Omgevingstemperatuur tijdens bedrijf | -25 - 75 graden Celsius |
| Inbouwmontage (stucwerk) | Nee |
| Nevenapparaat mogelijk | Ja |
| Aantal polen (totaal) | 2 |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 6 Kiloampère (kA) |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 6 Kiloampère (kA) |
| Nom. stoothoudspanning (Uimp) | 4 Kilovolt (kV) |
