Eaton installatieautomaat

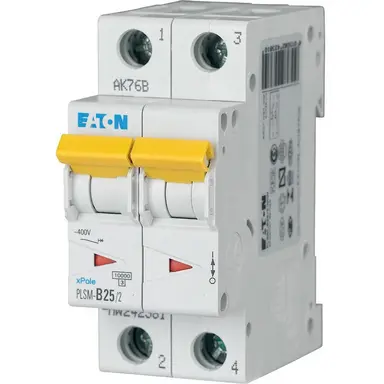

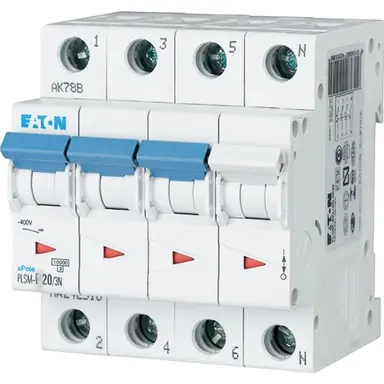

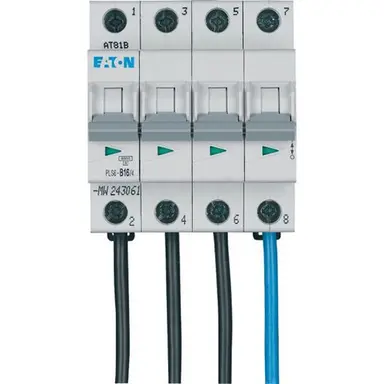

Eaton xPole serie

De bovenstaande xPole en FLEX serie installatieautomaten zijn geschikt voor residentiële en commerciële toepassingen. De belangrijkste taak van installatieautomaten is het beschermen van elektrische installaties, mensen en eigendommen tegen gevaren als gevolg van overbelasting en kortsluiting. Eaton's xPole en FLEX installatieautomaten bieden daarom betrouwbare en hoogwaardige bescherming voor een breed scala aan toepassingen.

Bij Eaton xPole installatie-automaten wordt de kleur van de schakelhendel gebruikt om de nominale stroomwaarde van het component aan te geven.
De volgende hendel kleuren met bijbehorende nominale stroomwaarden komen veel voor:

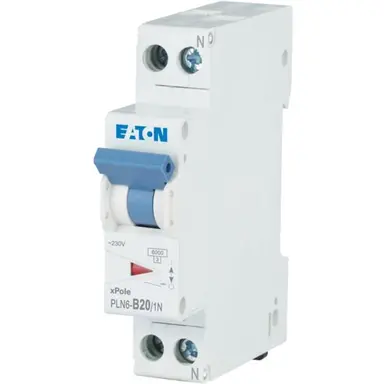

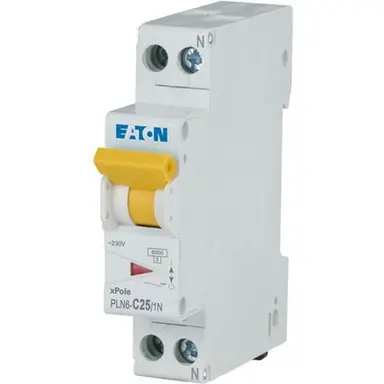

Rode hendel = 10 A, Grijze hendel = 16 A, Blauwe hendel = 20 A, Gele hendel = 25 A, Violet hendel = 32 A.

De juiste Eaton installatieautomaat kiezen

Om de juiste installatieautomaat voor elke situatie te kiezen, moet je rekening houden met twee belangrijke criteria:

1. Nominale bedrijfsstroom: dit is de stroomwaarde die een installatieautomaat permanent kan doorstaan bij een omgevingstemperatuur van 30°C in residentiële en commerciële toepassingen.


2. Uitschakelkarakteristieken: de meest voorkomende types installatieautomaten hebben een uitschakelkarakteristiek van B of C. Deze types worden vaak gebruikt in zowel residentiële als commerciële toepassingen.

In woningen is een installatieautomaat met B-karakteristiek de standaard uitschakelkarakteristiek. Als er echter sprake is van hogere inschakelstromen, wordt er gebruik gemaakt van een installatieautomaat met C-karakteristiek. Dit type installatieautomaat kan hogere inschakelstromen verdragen. Het is dus belangrijk om bij het selecteren van een installatieautomaat rekening te houden met de inschakelstromen die in een specifieke toepassing voorkomen, om zo de juiste keuze te kunnen maken tussen een B- of C-karakteristiek.

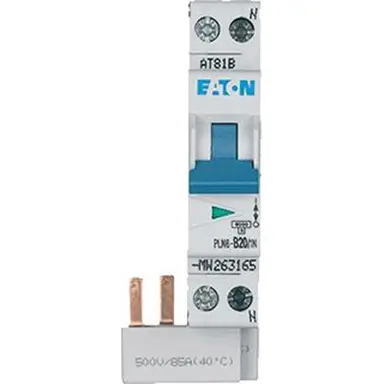

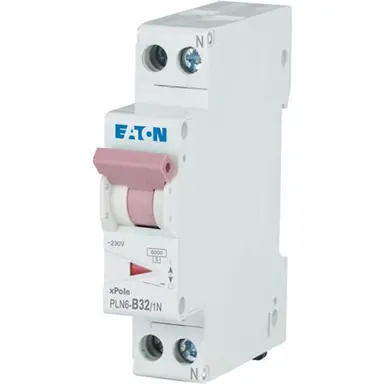

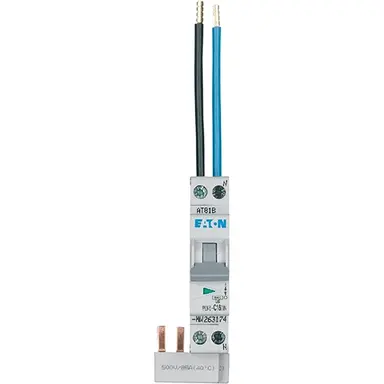

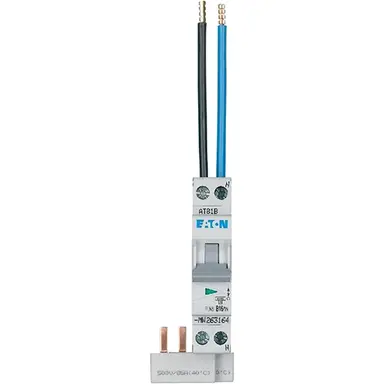

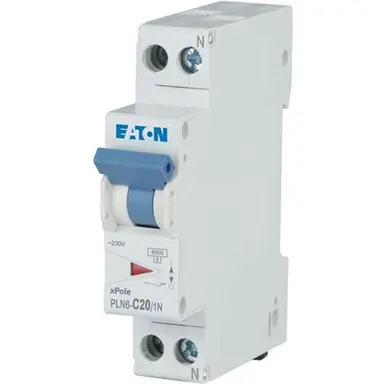

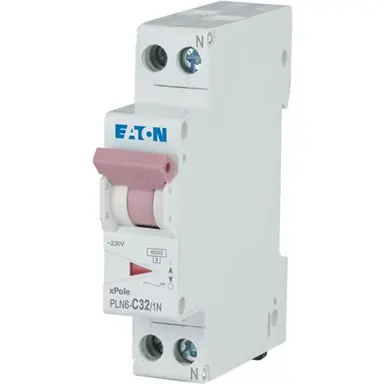

Eaton PLN6 automaat

De PLN6 installatieautomaat biedt beveiliging tegen overbelasting en kortsluiting. Het component bevat een thermische en elektromagnetische beveiliging. De thermische beveiliging reageert bij een overbelasting en de elektromagnetische beveiliging beschermt tegen kortsluitingen.

De EATON PLN6 installatieautomaat is beschikbaar met verschillende waarden nominaal stromen. Het kortsluit-afschakelvermogen bedraagt standaard 6 kA.
De installatieautomaat is uitgerust met een rood-groene contactstand-indicator. De contactstand-indicator geeft de status van het apparaat aan. Groen betekent dat de contacten geopend zijn en rood betekent dat de contacten gesloten zijn.
