Gebruiksaanwijzing EcoDim.04 LED dimmer

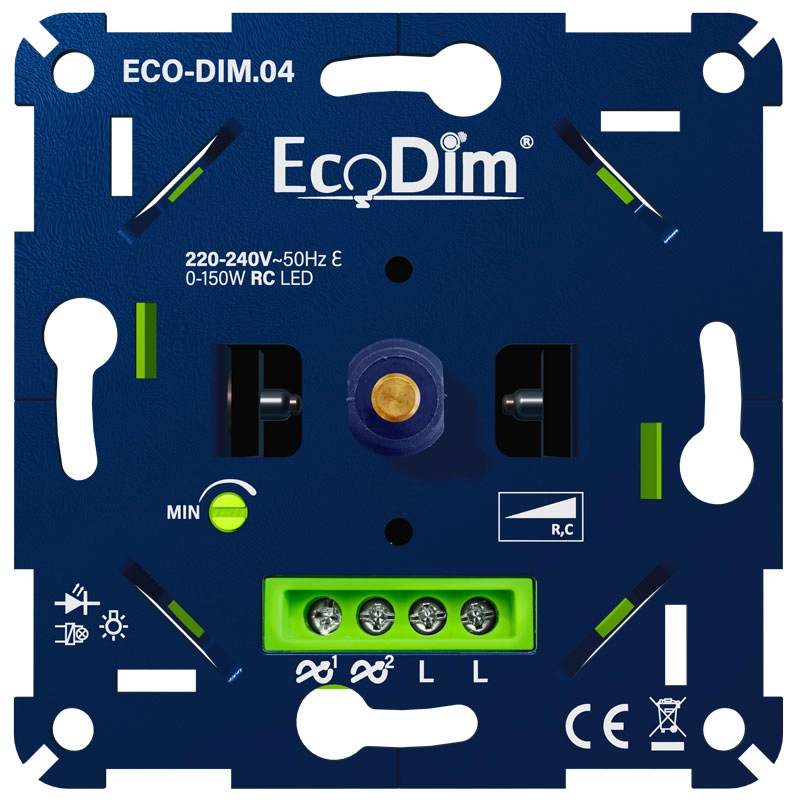

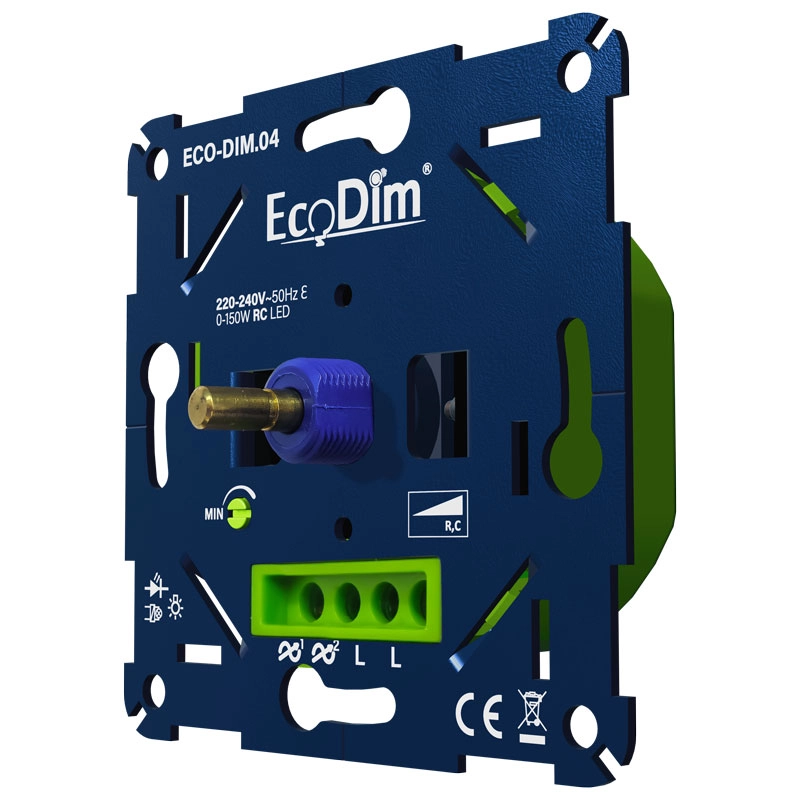

ECO-DIM.04 universele LED dimmer 0 - 150 Watt, fase-afsnijding (RC). Geschikt voor de meeste A-merken schakelmateriaal en geschikt voor wisselschakeling. Niet geschikt voor Niko schakelmateriaal!

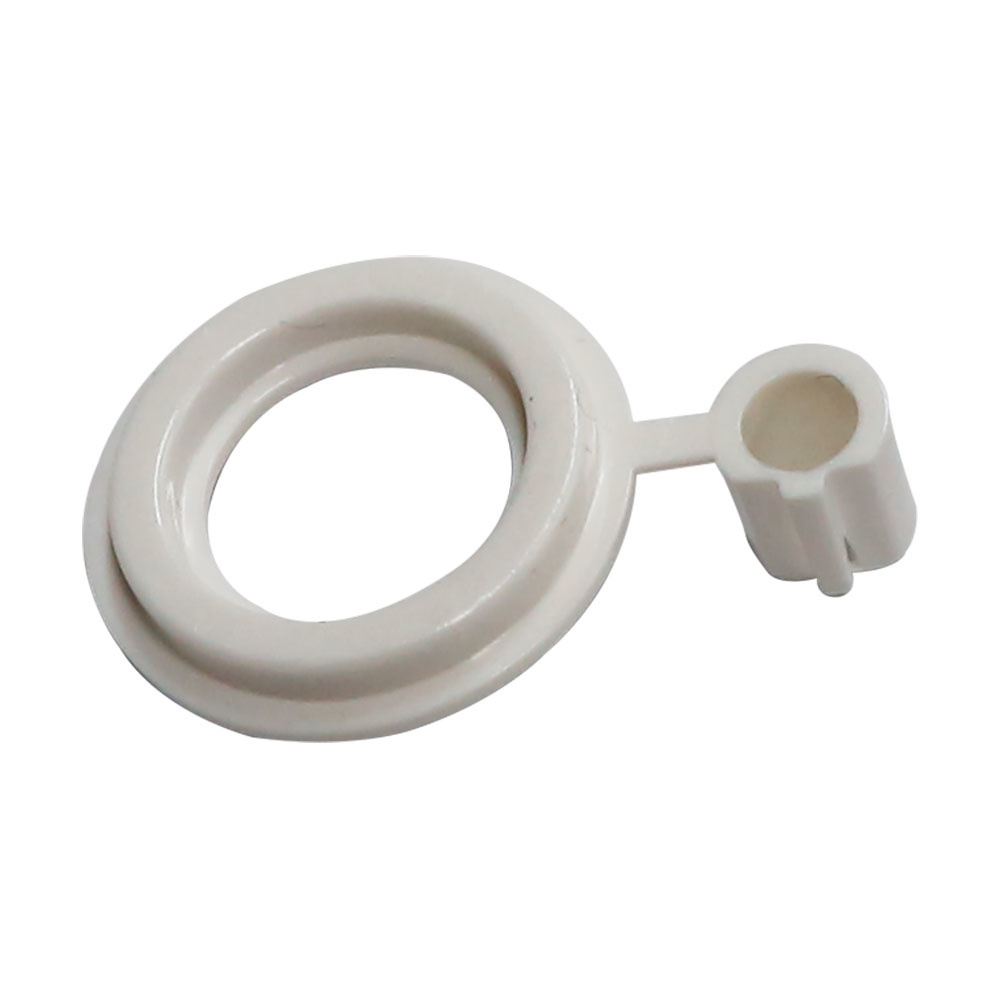

Geleverd met verloopasje van 4 naar 6 mm voor Busch-Jaeger en een verloopring wat voor sommige (Jung/Peha) dimmerknoppen nodig is.
*Verschil ten opzichte van de ECO-DIM.02:
- Niet geschikt voor Niko schakelmateriaal en overige merken met een D-vormig gat.
- Heeft geen vervangbare zekering maar een automatische beveiliging.
- Minimale lichtniveau is handmatig in te stellen, het maximale lichtniveau niet.
Max. belasting per verlichtingssoort:
230V LED lampen (fase-afsnijding): 0 - 150 Watt
230V gloeilampen: 0 - 300 Watt
230V halogeenlampen: 0 - 300 Watt
12V halogeenlampen met elektronische trafo: 0 - 300 Watt
12V LED lampen met trafo/driver: 0 - 300 Watt
| Specificatie | Waarde |
|---|---|
| Montagewijze | Inbouw (stucwerk) |
| Samenstelling | Basiselement |
| Bedieningswijze | Draai/drukknop |
| Kleur | Blauw |
| Halogeenvrij | Ja |
| Aantal eenheden | 1 |
| Aansluitwijze | Schroefklem |
| Oppervlaktebescherming | Onbehandeld |
| Opgenomen vermogen | 0 Watt (W) |
| Frequentie | 50 - 60 Hertz |
| Materiaalkwaliteit | Aluminium |
| Type belasting | Universeel en LED retrofit |
| Materiaal | Metaal |
| Bevestigingswijze | Bevestiging met schroef |
| Lichtwaardegeheugen | Ja |
| Ingang voor nevenunit | Nee |
| RAL-nummer (vergelijkbaar) | 5017 |
| Seriedimmer | Nee |
| Geschikt voor toepassing met bewegingsmelder | Nee |
| Geschikt voor toepassing met RF-drukker | Nee |
| Geschikt voor toepassing met IR-drukker | Nee |
| Geschikt voor toepassing met aanwezigheidsmelder | Nee |
| Geschikt voor toepassing met drukker | Nee |
| Geschikt voor toepassing met tijdschakelaar/timer | Nee |
| Slagvastheid | IK00 |
| Nom. spanning | 230 Volt |
| Stuurspanning | 230 Volt |
| Transparant | Nee |
| Uitvoering oppervlakte | Glanzend |
| Geschikt voor beschermingsgraad (IP) | IP20 |
| Aderdoorsnede | 3 - 5 Vierkante millimeter |
| Schakelmateriaalbreedte | 70,9 Millimeter (mm) |
| Schakelmateriaalhoogte | 70,9 Millimeter (mm) |
| Schakelmateriaaldiepte | 23,8 Millimeter (mm) |
| Aantal modules (bij modulair systeem) | 0 |
| Met IFTTT ondersteuning | Nee |
| Dimbaar faseafsnijding | Ja |
| Dimbaar faseaansnijding | Nee |
| Min. diepte van de inbouwdoos | 40 Millimeter (mm) |
| App besturing via Bluetooth | Nee |
| Nom. belasting vermogensweerstand | 300 Watt |
| Nom. belasting inductiestroom | 0 Voltampère |
| Nom. belasting capaciteitsvermogen | 300 Voltampère |
| Compatible met Apple HomeKit | Nee |
| Compatible met Google Assistant | Nee |
| Compatible met Amazon Alexa | Nee |
| Max. schakelvermogen LED | 150 Watt (W) |
| Minimale helderheid instelbaar | Ja |
