Gebruiksaanwijzing ION LED dimmer 90.100.040

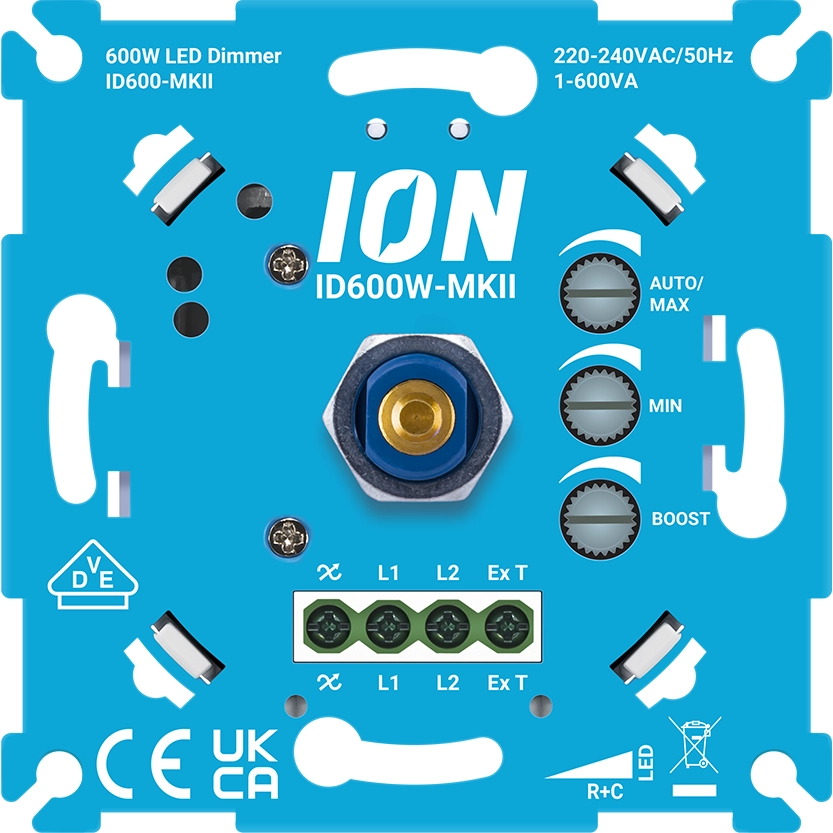

Voor het schakelen en dimmen van verlichting is de ION universele hoogvermogen LED-dimmer 0,3-600 W geschikt voor enkelpolige schakelingen en traditionele wisselschakelingen. Artikel 90.100.040 werkt op basis van faseafsnijding (RC) en wordt ingebouwd in een apparaatdoos volgens DIN 49073. De automatische afstelfunctie stemt het minimale en maximale dimniveau af op de aangesloten verlichting. Deze niveaus kunnen ook handmatig worden ingesteld. De boostfunctie helpt het zogenaamde popcorneffect bij het inschakelen van meerdere lampen te voorkomen.
Via de EXT-aansluiting kan een extra apparaat, zoals een ventilator, worden aangesloten. Dit apparaat wordt tegelijk met de verlichting ingeschakeld, maar niet gedimd. De extra uitgang is geschikt voor een belasting van maximaal 600 W. De dimmer is automatisch beveiligd tegen kortsluiting, overbelasting en oververhitting. Montage en aansluiting moeten volgens het juiste aansluitschema door een erkend elektrotechnisch installateur worden uitgevoerd.
| Specificatie | Waarde |
|---|---|
| Montagewijze | Inbouw (stucwerk) |
| Samenstelling | Basiselement |
| Bedieningswijze | Draai/drukknop |
| Kleur | Blauw |
| Halogeenvrij | Ja |
| Aantal eenheden | 1 |
| Aansluitwijze | Schroefklem |
| Oppervlaktebescherming | Onbehandeld |
| Opgenomen vermogen | 600 Watt (W) |
| Frequentie | 50 - 60 Hertz |
| Materiaalkwaliteit | Thermoplast |
| Type belasting | Universeel en LED retrofit |
| Materiaal | Kunststof |
| Bevestigingswijze | Bevestiging met schroef |
| Lichtwaardegeheugen | Ja |
| Ingang voor nevenunit | Nee |
| RAL-nummer (vergelijkbaar) | 5,024 |
| Seriedimmer | Nee |
| Geschikt voor toepassing met bewegingsmelder | Nee |
| Geschikt voor toepassing met RF-drukker | Nee |
| Geschikt voor toepassing met IR-drukker | Nee |
| Geschikt voor toepassing met aanwezigheidsmelder | Nee |
| Geschikt voor toepassing met drukker | Nee |
| Geschikt voor toepassing met tijdschakelaar/timer | Nee |
| Slagvastheid | IK00 |
| Nom. spanning | 220 - 240 Volt |
| Stuurspanning | 220 - 240 Volt |
| Transparant | Nee |
| Uitvoering oppervlakte | Mat |
| Geschikt voor beschermingsgraad (IP) | IP20 |
| Aderdoorsnede | 0,5 - 3 Vierkante millimeter |
| Schakelmateriaalbreedte | 71 Millimeter (mm) |
| Schakelmateriaalhoogte | 71 Millimeter (mm) |
| Schakelmateriaaldiepte | 23 Millimeter (mm) |
| Aantal modules (bij modulair systeem) | 0 |
| Met IFTTT ondersteuning | Nee |
| Dimbaar faseafsnijding | Ja |
| Dimbaar faseaansnijding | Ja |
| Min. diepte van de inbouwdoos | 23 Millimeter (mm) |
| App besturing via Bluetooth | Nee |
| Nom. belasting vermogensweerstand | 0,3 - 600 Watt |
| Nom. belasting inductiestroom | 0 Voltampère |
| Nom. belasting capaciteitsvermogen | 0,3 - 600 Voltampère |
| Compatible met Apple HomeKit | Nee |
| Compatible met Google Assistant | Nee |
| Compatible met Amazon Alexa | Nee |
| Max. schakelvermogen LED | 600 Watt (W) |
| Minimale helderheid instelbaar | Ja |
| Type / SKU (MPN) | 90.100.040 |
| EAN (GTIN-13) | 8718836970313 |
| Klusspullen artikelnummer | 602237 |
