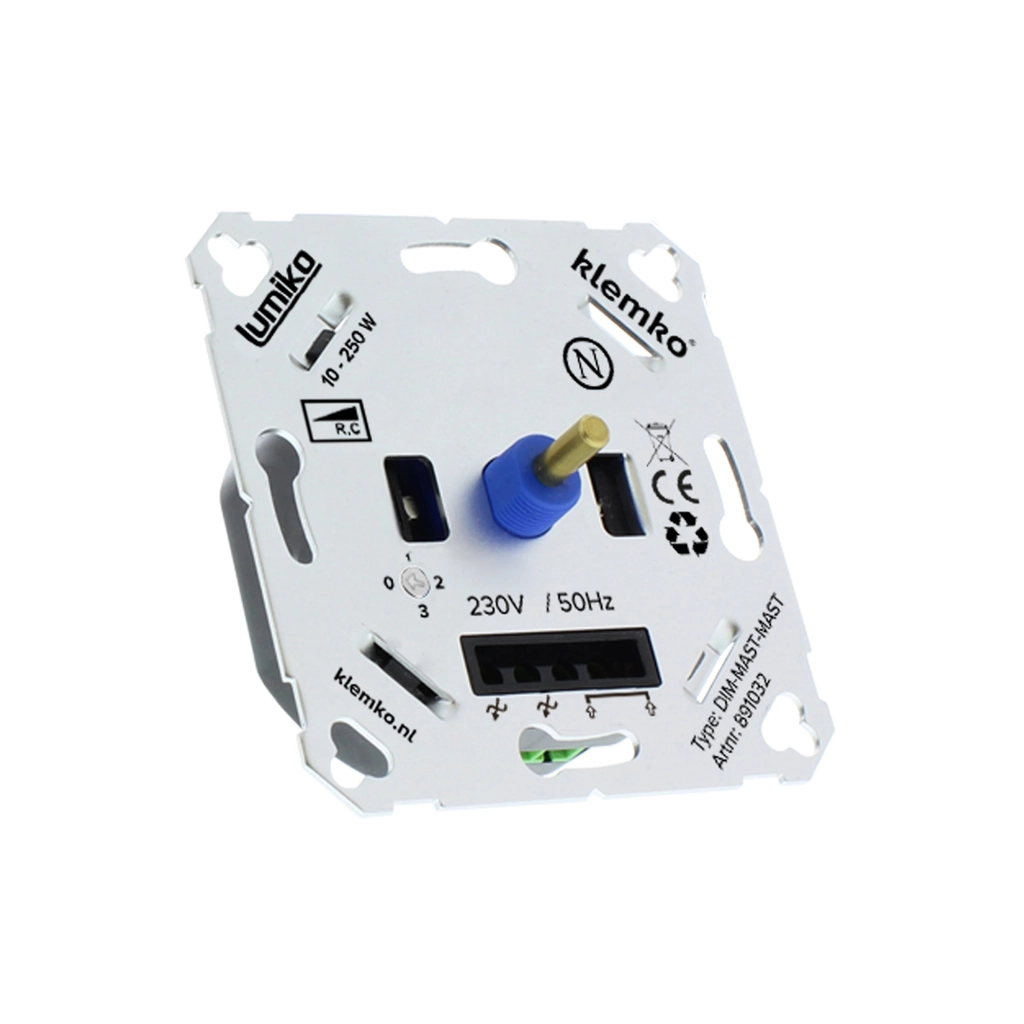

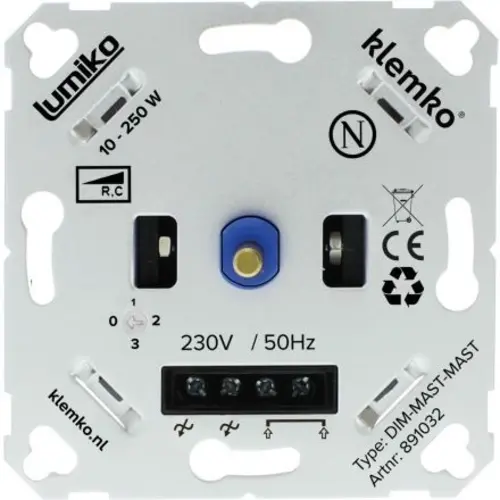

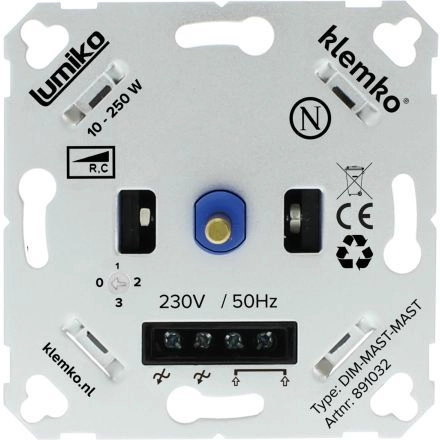

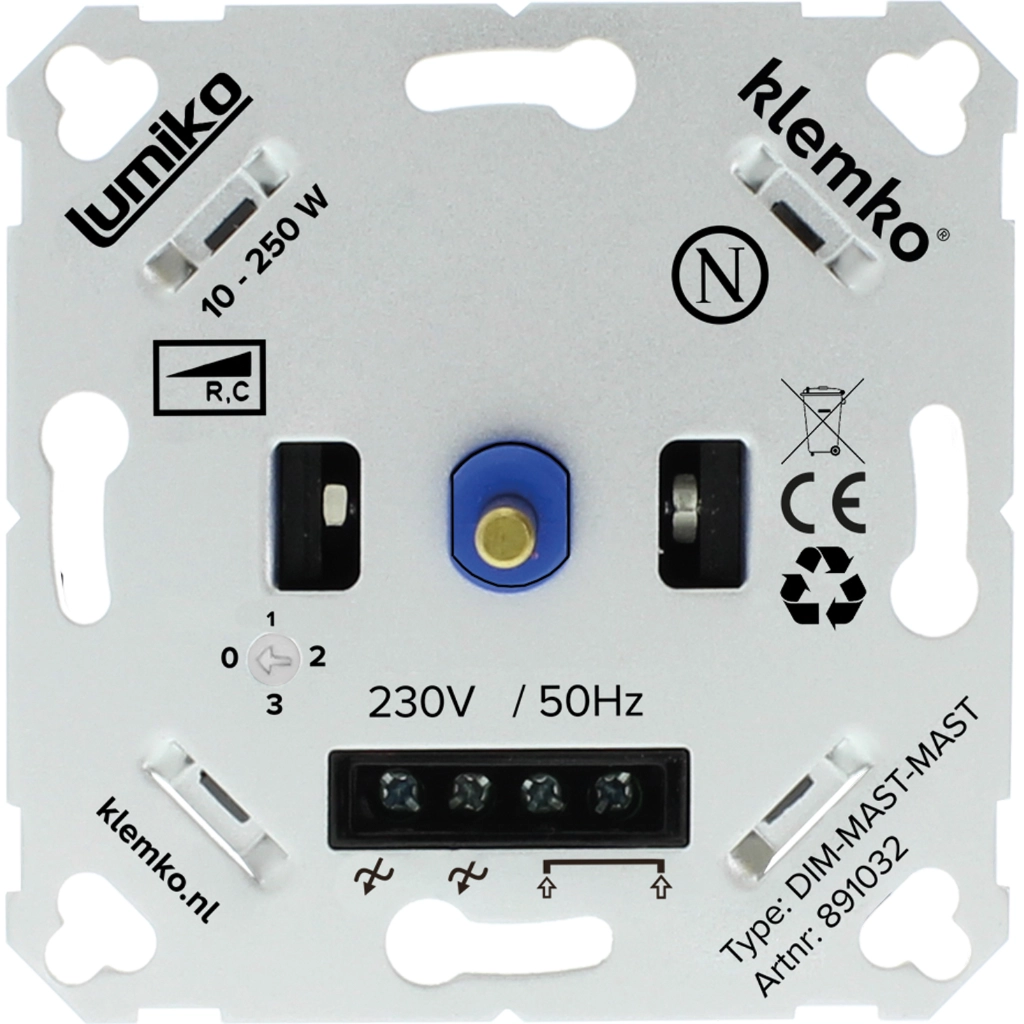

Klemko DIM-MAST-MAST Lumiko Master-Master LED dimmer fase-afsnijding 10-250W

Gebruiksaanwijzing Lumiko LED dimmer 891032

De Klemko DIM-MAST-MAST, ook bekend als Lumiko Master-Master LED dimmer fase-afsnijding 10 - 250 W, is een hoogwaardig basiselement voor nauwkeurige regeling van LED retrofit lichtbronnen en universele belastingen. De dimmer werkt volgens het fase-afsnijdingsprincipe (RC) en beschikt over Master-Master functionaliteit. Deze techniek maakt het mogelijk een volledige wisselschakeling te realiseren waarbij op ieder schakelpunt kan worden gedimd, mits uitsluitend identieke Lumiko Master-Master dimmers worden toegepast. Het combineren met conventionele aan/uitschakelaars, pulsdrukkers of andere typen dimmers is niet toegestaan.

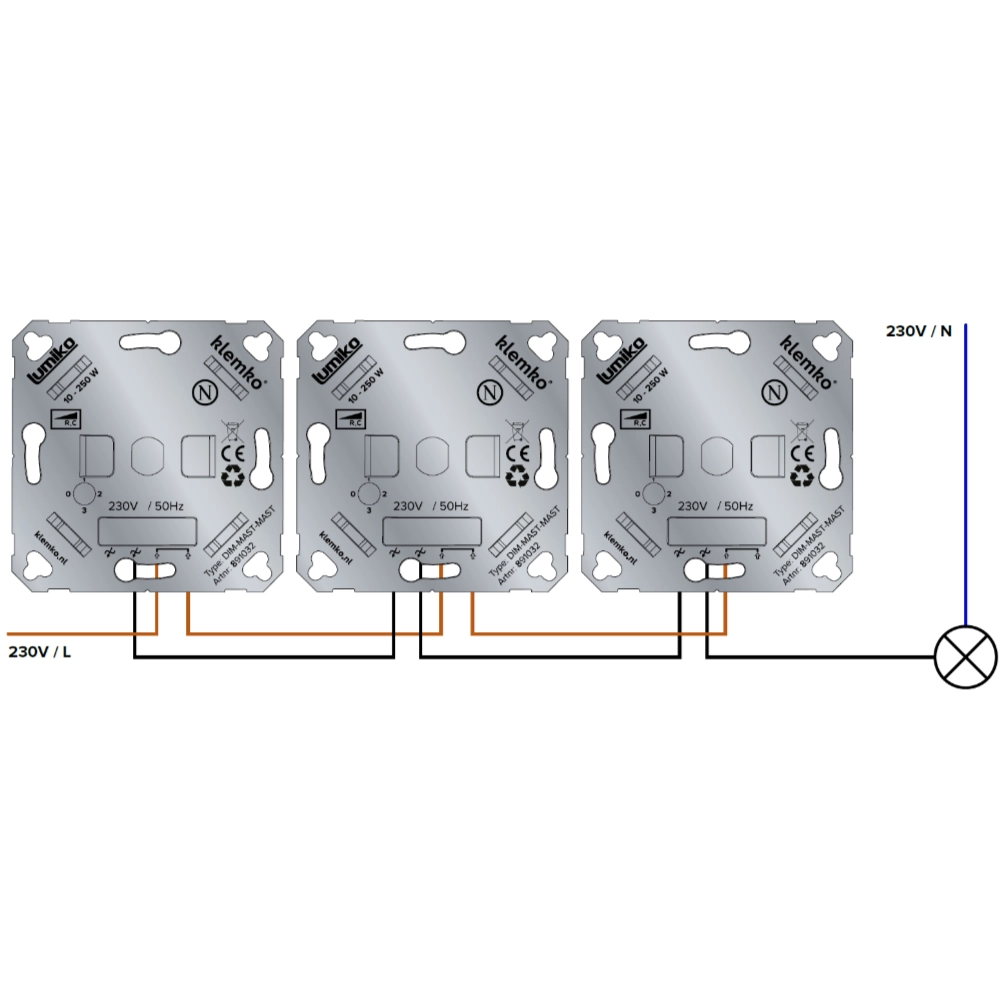

*De dimmer kan zowel standalone als in een wisselschakeling met meerdere Lumiko Master-Master dimmers worden gebruikt. Gebruik in een wisselschakeling op alle schakelpunten hetzelfde type Master-Master dimmer.

Functionele eigenschappen en montage

Het basiselement is vervaardigd uit robuust metaal en is bestemd voor inbouwmontage in stucwerk. De bediening verloopt via een vertrouwde draai- en drukknop. Om een brede compatibiliteit met diverse merken schakelmateriaal te garanderen, wordt de dimmer standaard geleverd met een as-adapter. Hiermee kan de as eenvoudig worden verbreed van 4 mm naar 6 mm, waardoor het product moeiteloos kan worden afgewerkt met afdekmateriaal van de bekende A-merken. Bij de installatie dient rekening gehouden te worden met een maximale belasting van acht spots of drivers per dimmer, waarbij één driver meerdere LED-lichtbronnen kan aansturen.

Instelbaar dimniveau en geheugenfuncties

Voor een optimale lichtbeleving beschikt deze Klemko dimmer over een geïntegreerd lichtwaardegeheugen, waardoor de verlichting altijd inschakelt op de laatst gebruikte stand. Om instabiliteit of knipperen in het onderste segment te voorkomen, kan de minimale lichtsterkte handmatig worden gekalibreerd middels een stelschroef. Er kan hierbij gekozen worden uit vier specifieke niveaus:

• Stand 0: een minimaal dimniveau van 0%
• Stand 1: een minimaal dimniveau van 3%
• Stand 2: een minimaal dimniveau van 5%
• Stand 3: een minimaal dimniveau van 10%

Technische kenmerken

• Belastingstype: Geschikt voor universele belastingen en LED retrofit lampen via fase-afsnijding.
• Wisselschakeling: Volledige controle op meerdere punten door de Master-Master configuratie.
• Aansluittechniek: Voorzien van solide schroefklemmen voor een veilige elektrische verbinding.
• Voeding: Ontworpen voor een nominale spanning van 220 - 240 Volt bij 50 - 60 Hertz.
• Beschermingsgraad: IP20-classificatie, geschikt voor droge ruimtes binnenshuis.
• Bevestiging: Stabiele montage in de inbouwdoos door middel van schroefbevestiging.
