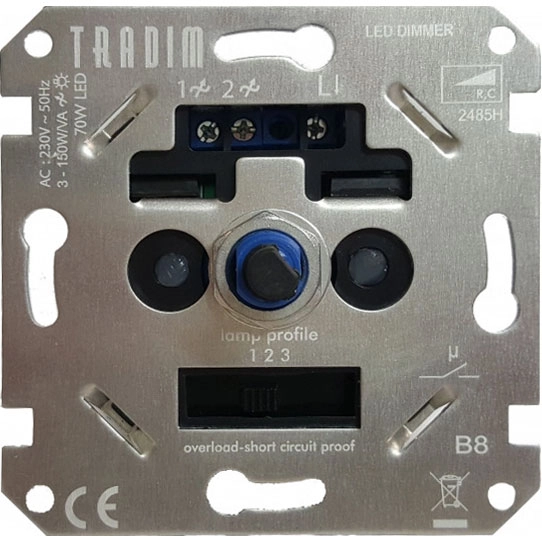

Gebruiksaanwijzing Tradim 2485H universele LED dimmer 3-70W
De 2485H is Tradim's nieuwste LED-dimmer. Ontwikkeld volgens de nieuwste inzichten, gemaakt met de nieuwste technieken.
Te combineren met de meeste merken schakelmateriaal en geschikt voor het dimmen van de meeste LED lampen, ook filament.
Uniek is de aanwezige standenschakelaar, waarmee tussen drie profielen gewisseld kan worden: drie verschillende manieren om LED-lampen aan te sturen.
Werkt de ene stand niet goed? Grote kans dat de andere stand wel goed met uw LED-lampen werkt.
In de basis maakt deze dimmer gebruik van fase-afsnijding ("RC-dimmer"). De toegepaste slimme dimtechniek en de keuze tussen drie profielen maakt echter dat dit met recht een universele LED-dimmer genoemd mag worden.
Indien LED-lampen aangesloten worden, dan dienen de aangesloten lamp(en) minimaal 3 Watt te verbruiken. De dimmer mag bij LED tot maximaal 70 Watt belast worden, zowel bij 230 Volt LED als 12 Volt LED aangesloten op een elektronische trafo.
De Tradim 2485H inbouwdimmer is ook geschikt voor gloei- en halogeenlampen. Bij gebruik van deze lampen mag de dimmer tot maximaal 150 Watt belast worden.
Op deze dimmer mag geen gewikkelde transformator aangesloten worden. Het combineren van verchillende soorten verlichting wordt niet aangeraden.
Deze draai/drukdimmer (drukken is aan/uit, draaien is regeling lichtsterkte) beschikt over een 4mm as, waardoor de dimmerknoppen van veel merken schakelmateriaal passen.
Er wordt een adapter van 4 naar 6mm bijgeleverd, waarmee de ook Busch-Jaeger dimmerknoppen toepasbaar zijn.
Bij bijvoorbeeld GIRA en Busch-Jaeger schakelmateriaal past de dimmerknop doorgaans direct. Bij PEHA en Berker kan (afhankelijk van de serie) enige creativiteit nodig zijn voor het bevestigen, dan is bijvoorbeeld de moer voor de centraalplaat niet te gebruiken en houdt de dimmerknop de centraalplaat op de plaats. Veel oudere JUNG dimmerknoppen kunnen gebruikt worden in combinatie met de 2485H (maar daarvan moeten bijvoorbeeld de klemmen uit de centraalplaat van de dimmerknop verwijderd). De types 1540 en 1940 van JUNG dimmerknoppen vereisen een afdichtingsset/opvulring.
Voor nieuwe situaties adviseren wij de 2485H te combineren met GIRA afdekkingen, eenvoudig bij te bestellen om tot een voordelig en complete oplossing te komen:
- wit: afdekraam en dimmerknop
- crème: afdekraam en dimmerknop
Let op! Wij adviseren om elke dimmer eerst aan te sluiten maar deze niet vast te schroeven in de muur/te monteren. Test eerst of alles naar behoren werkt in combinatie met uw verlichting. Is dit het geval, dan kan de dimmer gemonteerd worden. Werkt de combinatie tussen dimmer en lampen niet naar wens, dan kan de dimmer retour omdat deze nog ongemonteerd/onbeschadigd is.
- RC (Tronic) dimmer, fase-afsnijding
- dimbereik 5-100%
- 3 vrij te kiezen dimprofielen
- belasting bij LED: 3-70 Watt
- belasting bij gloei- en/of halogeenlampen: 3-150 Watt
- geschikt voor elektronische transformatoren
- niet geschikt voor gewikkelde transformatoren
- 230 Volt / 50 Hz
- CE KEUR
- asdikte 4 mm (geschikt voor veel merken schakelmateriaal)
- as-verloopje van 4 naar 6 mm bijgeleverd (Busch-Jaeger)
- geschikt voor wisselschakelingen
- elektronische zekering
- thermisch beveiligd
- standby stroomverbruik max 1 Watt
- 2 jaar garantie
Samenstelling: Basiselement
Bedieningswijze: Draai/drukknop
Seriedimmer: Nee
Type belasting: Universeel (ook LED)
Vermogen van/tot: 3-70VA
Montagewijze: Inbouw (stucwerk)
Geschikt voor 230V gloeilamp: Ja
Geschikt voor 230V halogeenlamp: Ja
Geschikt voor gewikkelde laagvolttrafo: Nee
Geschikt voor elektronische laagvolttrafo: Ja
Geschikt voor LED: Ja
Techniek: Faseafsnijding
Geschikt voor toepassing met drukker: Nee
Ingang voor nevenunit: Nee
Geschikt voor toepassing met bewegingsmelder: Nee
Geschikt voor toepassing met aanwezigheidsmelder: Nee
Geschikt voor toepassing met tijdschakelaar/timer: Nee
Geschikt voor toepassing met RF-drukker: Nee
Geschikt voor toepassing met IR-drukker: Nee
Soort bevestiging: Bevestiging met schroef
Materiaal: Metaal
Oppervlaktebescherming: Geen (onbehandeld)
Nominale spanning: 230V
Frequentiebereik: 50-50Hz
Verlicht: Geen
Modulaire uitvoering: Nee
0-10 V ingang: Nee
Geschikt voor 38mm starterloze TL-buis: Nee
