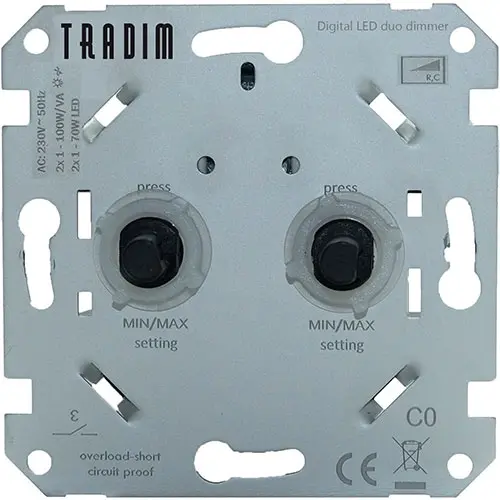

Tradim 2496 digitale duo dimmer voor LED 2x 1-100 Watt

Tradim 2496 digitale duo dimmer voor LED

De 2496 is de nieuwste duo LED-dimmer van Tradim, de vooraanstaande Nederlandse fabrikant van (duo) dimmers. Het is de opvolger van de populaire Tradim 2492 en 2494, een verbeterde/doorontwikkelde versie met volledig digitale techniek.

Deze duo draai/druk-dimmer is ontwikkeld voor het dimmen van LED-lampen, zowel 230 volt als 12 volt. De 2496 is echter ook geschikt voor het dimmen van 230 volt gloei- en halogeenlampen en 12 volt halogeen lampen, aangesloten op een elektronische trafo/driver.

Het betreft een Tronic inbouw muurdimmer, voorzien van soft start. Werkt op basis van fase-afsnijding ("RC dimmer") en wordt aangesloten middels 2-draads techniek (geen nuldraad nodig). Niet geschikt voor wisselschakelingen (hotelschakelingen).

Belasting

De minimale belasting van deze dimmer is 1 Watt, de maximale belasting verschilt per aangesloten soort verlichting. Tel het maximale verbruik van de te dimmen lampen bij elkaar op en ligt dat tussen 1 Watt en het genoemde maximale wattage, dan is de dimmer qua belasting geschikt:

230 volt LED-lampen (Retrofit): 1 tot 70 Watt
12 volt LED-lampen (op elektronische trafo/LED-driver): 1 tot 80 Watt
230 volt gloeilampen: 1 tot 100 Watt
230 volt halogeenlampen: 1 tot 100 Watt
12 volt halogeenlampen (op elektronische trafo): 1 tot 80 Watt

Deze dimmer is niet geschikt voor (verlichting op) gewikkelde trafo's, dit zal de dimmer en/of trafo beschadigen en de garantie doen vervallen.

Sluit per kanaal geen verschillende soorten verlichting aan. Wij adviseren bij gebruik van meerdere LED-lampen tegelijk altijd exact hetzelfde merk, model en type te plaatsen. Beide kanalen los van elkaar voorzien van een ander soort verlichting is geen probleem.

Bediening en instellen

Beide kanalen kunnen los van elkaar bediend worden. Kort indrukken van de knop is inschakelen en uitschakelen, draaien regelt de lichtsterkte: draai naar links en het licht zal minder fel gaan branden, draai naar rechts en het licht zal feller gaan branden.

Mocht de automatische detectie het dimbereik niet goed detecteren, of wordt een andere minimale of maximale lichtsterkte gewenst, dan kan de dimmer handmatig ingesteld worden:

1) druk de dimmerknop 8 seconden in, de lichtbron gaat uit en de instellingen zijn gereset
2) schakel de dimmer in (kort drukken) en zoek de minimale dimstand
3) druk de dimmerknop 5 seconden in, de dimmer knippert één keer ter bevestiging
4) zoek de maximale dimstand
5) druk de dimmerknop 5 seconden in, de dimmer knippert twee keer ter bevestiging

Opnieuw instellen kan op elk gewenst moment gedaan worden en wordt geadviseerd bij het plaatsen van nieuwe/andere lichtbronnen.

Het dimbereik is mede afhankelijk van de aangesloten (LED-)lampen: niet elke lamp kan van 1% tot 100% lichtsterkte gedimd worden, sommige lampen zijn bijvoorbeeld tot 20% terug te dimmen. Dit is geen beperking van de dimmer en niet iets waar de dimmer invloed op heeft.

Aansluiten en installatie

Werk altijd spanningsvrij, dus schakel voor montage de stroom in de groepenkast uit!

Sluit op de ingang gemarkeerd met de letter L de bruine fasedraad aan, op de beide uitgangen met een golfje/pijltje wordt een zwarte schakeldraad aangesloten naar de lamp(en). Op de lamp(en) zit een blauwe nuldraad aangesloten.

Onderstaand is een instructiefilmpje en handleiding met aansluitschema te vinden.

Afdekking

Deze dimmer wordt geleverd zonder knoppen en/of centraalplaat. De benodigde opdekking, een combinatie van dimmerknoppen en centraalplaat, moet los besteld worden en is beschikbaar voor de meeste gangbare series schakelmateriaal op de volgende pagina: Tradim duo dimmerknop.

Monteer de dimmer samen met de dimmerknoppen en centraalplaat in een reeds aanwezig afdekraam, of schaf los een afdekraam aan. Let op dat dit allemaal dezelfde vorm, kleur, serie en/of afwerking is.

Eigenschappen

- inbouw duo dimmer
- geschikt voor 230 Volt gloei- en halogeenlampen
- geschikt voor LED-lampen (12 volt en 230 volt)*
- vermogen 1-100 Watt per uitgang, afhankelijk per belasting (zie hierboven)
- 2-draads aansluittechniek (nul niet nodig)
- slechts 17mm inbouwdiepte
- RC dimmer, fase-afsnijding
- geen flikkering, stabiel lichtbeeld
- digitale dimmer, geluidloos dimmen
- beschermd tegen piekstroom en kortsluiting
- 230 volt / 50 hertz
- 2 jaar garantie

* helaas werkt niet elke combinatie even goed door de grote diversiteit in gebruikte technieken en aansturing. Wij adviseren om de dimmer eerst aan te sluiten en te proberen, zonder deze vast te schroeven. Zo kan de dimmer onbeschadigd retour indien deze onverhoopt niet voldoet.

Samenstelling: Basiselement
Bedieningswijze: Draai/drukknop
Seriedimmer: Ja
Type belasting: Universeel (ook LED)
Vermogen van/tot: 1-70VA
Montagewijze: Inbouw (stucwerk)
Geschikt voor 230V gloeilamp: Ja
Geschikt voor 230V halogeenlamp: Ja
Geschikt voor gewikkelde laagvolttrafo: Nee
Geschikt voor elektronische laagvolttrafo: Ja
Geschikt voor toepassing met drukker: Nee
Ingang voor nevenunit: Nee
Geschikt voor toepassing met bewegingsmelder: Nee
Geschikt voor toepassing met aanwezigheidsmelder: Nee
Geschikt voor toepassing met tijdschakelaar/timer: Nee
Geschikt voor toepassing met RF-drukker: Nee
Geschikt voor toepassing met IR-drukker: Nee
Soort bevestiging: Bevestiging met schroef
Materiaal: Metaal
Halogeenvrij: Nee
Oppervlaktebescherming: Geen (onbehandeld)
Nominale spanning: 230V
Frequentiebereik: 50-50Hz
Slagvast: Nee
Modulaire uitvoering: Nee
0-10 V ingang: Nee
Geschikt voor 38mm starterloze TL-buis: Nee
