Oude elektra-kabels: vervangen of niet?

Waarom zijn de draadkleuren eigenlijk veranderd?

In oudere woningen kom je nog regelmatig draden tegen in rood, grijs, groen en zwart. Die kleuren waren vroeger de standaard in Nederland. Vandaag de dag gebruiken we bruin, blauw, geel/groen en zwart installatiedraad. Die verandering is er niet zomaar gekomen.

Europese uniformiteit

Tot eind jaren zeventig mocht elk land zelf bepalen welke kleuren het gebruikte voor welke functie. Dat leidde tot verwarring, vooral bij internationaal werk. In Duitsland kon rood iets anders betekenen dan in Nederland of Frankrijk. Om die verwarring op te lossen, zijn de kleuren in Europees verband gestandaardiseerd. In Nederland zijn deze kleuren sinds 2001 vastgelegd in de NEN 1010-norm. België heeft de Europese standaard overgenomen in NBN EN 60446. Sindsdien betekent een bruine draad overal hetzelfde: dat is de fase.

Veiligheid en kleurenblindheid

Er speelde nog iets anders mee. De oude combinatie groen (fase) en rood (nul) was risicovol voor mensen met kleurenblindheid. Rood en groen zijn juist de twee kleuren die bij de meest voorkomende vorm van kleurenblindheid lastig te onderscheiden zijn. Voor een elektricien met kleurenblindheid kon dat levensgevaarlijk zijn. Door te kiezen voor bruin en blauw als fase en nul, en geel/groen als aarde, is het systeem voor iedereen duidelijker geworden.

Van oud naar nieuw: de kleurcodes op een rij

In oude woningen (grofweg van voor 1970) zie je meestal deze kleurcodering:

• Fase: groen of zwart
• Nul: rood
• Aarde: grijs (of soms afwezig)
• Schakeldraad: zwart

Let op: niet elk oud huis is hetzelfde bedraad. Het kleurgebruik was meer een richtlijn dan een regel, en sommige installateurs deden lekker hun eigen ding. Het kwam zelfs voor dat fase en nul verwisseld werden. Je kunt dus nooit blind vertrouwen op de kleur alleen.

De nieuwe kleuren (huidige NEN 1010-norm)

Volgens de huidige norm gelden deze kleuren, voor heel Europa:

• Fase: bruin (of zwart of grijs in kabels met meer aders)
• Nul: blauw
• Aarde: geel/groen
• Schakeldraad: zwart (of grijs in kabels met meer aders)

De aarde is tegenwoordig altijd geel/groen en die combinatie mag voor niets anders worden gebruikt. Zo herkent iedereen de aardedraad meteen.

Overgangsperiode

Tussen de oude en nieuwe kleuren zit een grijs gebied. In woningen die rond 1970 tot 2001 zijn gebouwd, kun je een mengeling tegenkomen. Dat komt ook doordat de regels geleidelijk zijn aangescherpt. Als jouw huis uit die periode stamt, check dan altijd goed wat er achter de stopcontacten zit. Meet bij twijfel met een spanningstester welke draad spanning voert.

Waarom oude bedrading een risico kan zijn

De kleuren zelf zijn niet gevaarlijk, maar ze zijn vaak een teken dat de hele installatie verouderd is. Een oude installatie brengt een aantal echte risico's met zich mee.

Versleten isolatie

De kunststof isolatie rond oude koperen aders wordt na tientallen jaren hard en bros. Je kunt dat soms zelf zien: de mantel kruimelt, barst of verkleurt. Ook als die in de muur verborgen zit. Wanneer de isolatie beschadigd raakt, komen de koperen aders bloot te liggen. Dat verhoogt de kans op kortsluiting en brand.

Geen of slechte aarding

Veel woningen van voor 1970 hebben geen aardedraad. Alleen fase en nul werden aangelegd. Zonder aarde werkt de beveiliging van moderne apparaten niet goed. Als er iets misgaat met een wasmachine, boiler of koelkast, kan de metalen buitenkant onder spanning komen te staan. Raak je het apparaat dan aan, dan krijg je een schok. Dat is heel gevaarlijk.

Onvoldoende capaciteit

Een oude installatie is ontworpen voor het stroomverbruik van vroeger. Hooguit een tv, een koelkast en een paar lampen. Vandaag de dag heb je inductiekookplaten, vaatwassers, airco's, warmtepompen en misschien een laadpaal voor de auto. Die belasting is te groot voor de oude bedrading. Gevolg: oververhitting, kortsluiting of in het ergste geval brand.

Onoverzichtelijk en verwarrend

In veel oude huizen is in de loop der jaren bijgebouwd en aangepast. Daardoor zit er vaak een mix van oude en nieuwe draden in de muren. Voor iedereen die later aan de installatie werkt, is dat verwarrend en gevaarlijk. Juist de uniformiteit van kleuren is een belangrijk veiligheidsaspect.

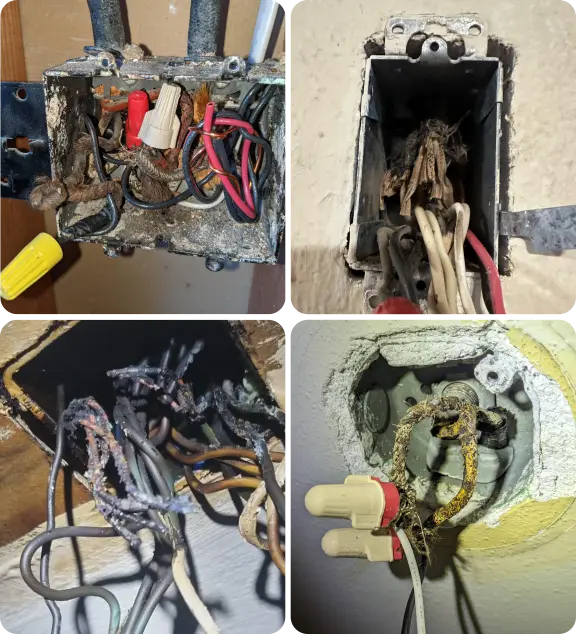

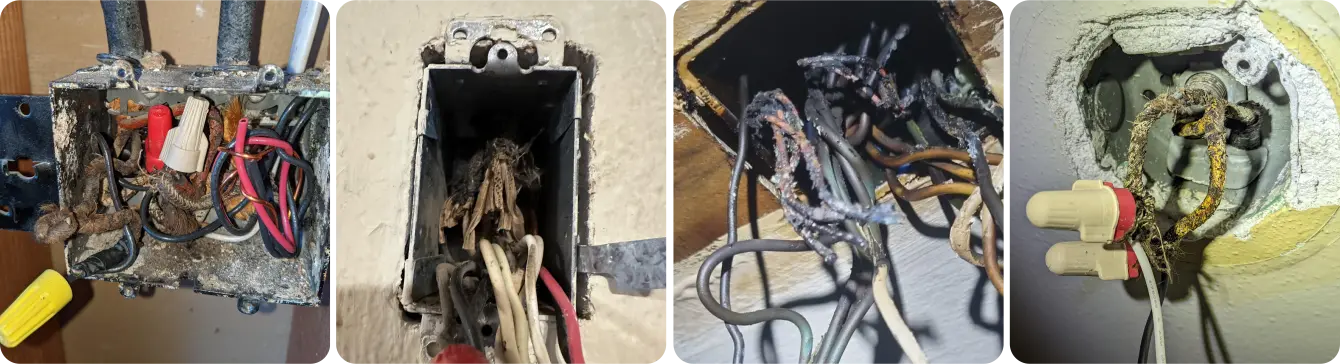

Symptomen: wanneer is het tijd om te vervangen?

Niet elke oude installatie is direct gevaarlijk. Maar er zijn duidelijke signalen die aangeven dat je iets moet doen. Let op deze waarschuwingstekens:

• Kruimelige of verkleurde isolatie rond de draden. Als je isolatie breekt bij aanraken, is vervanging urgent.
• Geen aardedraad in je stopcontacten. Moderne apparaten horen geaard te worden aangesloten.
• Stoppen die regelmatig uitvallen zonder duidelijke reden, of oude keramische stoppen in plaats van moderne automaten.
• Geen aardlekschakelaar in je meterkast. Die is al sinds 1975 verplicht bij nieuwe installaties.
• Warme of verkleurde stopcontacten en schakelaars. Dat kan wijzen op een slechte verbinding of te zware belasting.
• Brandlucht bij stopcontacten of een tikkend geluid in de muur. Schakel dan direct de groep uit en bel een erkend installateur.
• Apparaten die schokken geven als je ze aanraakt, zelfs een lichte tinteling. Dit duidt vrijwel altijd op een aardingsprobleem.
• Stoffen isolatie rond de draden. In hele oude huizen zitten soms nog textielgeïsoleerde kabels. Dat is echt aan vervanging toe.

Zie je een of meer van deze signalen? Wacht dan niet tot er iets gebeurt. Laat een erkend installateur langskomen voor een inspectie.

Wanneer moet je bedrading wettelijk vervangen?

Dit is een vraag die veel mensen stellen, en het antwoord is genuanceerder dan je misschien denkt.

Als je elektrische installatie technisch gezien nog veilig is en naar behoren functioneert, ben je niet wettelijk verplicht om hem te vervangen. Het Bouwbesluit schrijft voor dat bestaande installaties mogen blijven zoals ze zijn, op voorwaarde dat ze voldoen aan de norm die gold toen ze werden aangelegd. Oude draadkleuren zijn op zichzelf dus geen overtreding.

Wanneer wél verplicht?

Er zijn situaties waarin vervanging wel verplicht is of feitelijk noodzakelijk wordt:

• Bij nieuwbouw of een grote verbouwing. Elke nieuwe installatie moet voldoen aan de actuele NEN 1010-norm. Bij een grondige verbouwing moet het aangepaste deel minimaal voldoen aan de norm van vandaag.
• Bij uitbreiding van de installatie. Als je een extra groep aanlegt, bijvoorbeeld voor een inductiekookplaat of laadpaal, moet dat nieuwe stuk volgens de huidige norm.
• Bij aantoonbare onveiligheid. Als een installatie daadwerkelijk gevaar oplevert (bijvoorbeeld door beschadigde isolatie of een ontbrekende aarding waar die wel hoort te zijn), moet je ingrijpen.
• Bij verzekeringseisen. Sommige verzekeraars stellen eisen aan je installatie. Bij schade door brand of kortsluiting kan een verzekeraar weigeren uit te keren als blijkt dat de installatie niet veilig was.

Wanneer is het alleen een advies?

In veel gevallen is vervanging een sterk en nadrukkelijk advies, geen wettelijke verplichting. Denk aan:

• Een huis met draden van voor 1970 zonder aarde, maar zonder zichtbare gebreken.
• Een installatie met oude kleuren waar nog niet aan gesleuteld is.
• Een groepenkast met keramische stoppen in plaats van moderne automaten.
• Een woning zonder aardlekschakelaar (technisch niet verplicht in de bestaande situatie, maar wel dringend aan te raden).

Vaak is het verstandig om de vervanging te combineren met een andere verbouwing. Ga je toch de vloer open breken of het plafond verlagen? Dan is dat het moment om ook de bedrading aan te pakken. Een nieuwe groepenkast hoort daar natuurlijk bij. Je kunt alles voor de groepenkast bestellen in onze webshop, zodat je installateur meteen aan de gang kan.

Wat kun je zelf doen?

Je kunt zelf een eerste inspectie doen zonder iets uit elkaar te halen. Kijk naar je meterkast: zijn er automaten of nog keramische stoppen? Is er een aardlekschakelaar? Check je stopcontacten: zitten er randaardecontacten in? Verkleurde of warme stopcontacten zijn een waarschuwingssignaal. Negeer dat niet.

Spanningstester gebruiken

Heb je zelf ervaring met elektra, dan kun je met een spanningstester controleren welke draad de fase is. Vertrouw nooit blind op de kleur, zeker niet in oude woningen. Schakel altijd de groep uit voordat je iets losmaakt, en controleer met een spanningstester of er geen spanning meer op staat.

Wanneer schakel je een expert in?

Eigenlijk altijd als je ook maar enigszins twijfelt. Werken aan elektra is geen hobbyklus als je de kennis niet hebt. Je mag als particulier zelf veel doen in je eigen woning, maar een aardlekschakelaar aansluiten of een groep aanleggen is echt werk voor een erkend installateur. Bij grotere ingrepen is een NEN 1010-keuring aan te raden. Die keuring kost gemiddeld tussen de € 150,- en € 350,- voor een woning.

Kort samengevat

De oude kleuren rood, grijs, groen en zwart waren decennialang de standaard, maar sinds 2001 gelden in Nederland de Europese kleuren bruin, blauw en geel/groen. Oude draadkleuren zijn op zichzelf niet gevaarlijk, maar wel vaak een signaal dat de installatie ouder is. Let op symptomen zoals brosse isolatie, ontbrekende aarde, geen aardlekschakelaar of stopcontacten die warm worden. Vervanging is wettelijk verplicht bij nieuwbouw, grondige verbouwingen en uitbreidingen, en sterk aan te raden bij woningen zonder aarde of aardlek. Bij twijfel: schakel een erkend installateur in. Werken aan stroom is geen terrein om risico's te nemen.

Veelgestelde vragen over oude draadkleuren en verouderde bedrading

Het advies van Klusspullen.nl

Ja, je elektrische installatie vervangen kost geld. Maar vanwege het brandgevaar en het serieuze risico dat iemand onder spanning komt te staan, is het gewoon verstandig om het te doen. Dat risico moet je niet willen nemen.
