EcoDim ECO-DIM.19 duo-tastdimmer LED 2x 0-200W incl. witte en zwarte knop RCL

Gebruiksaanwijzing Eco-Dim.19 LED duo-tastdimmer

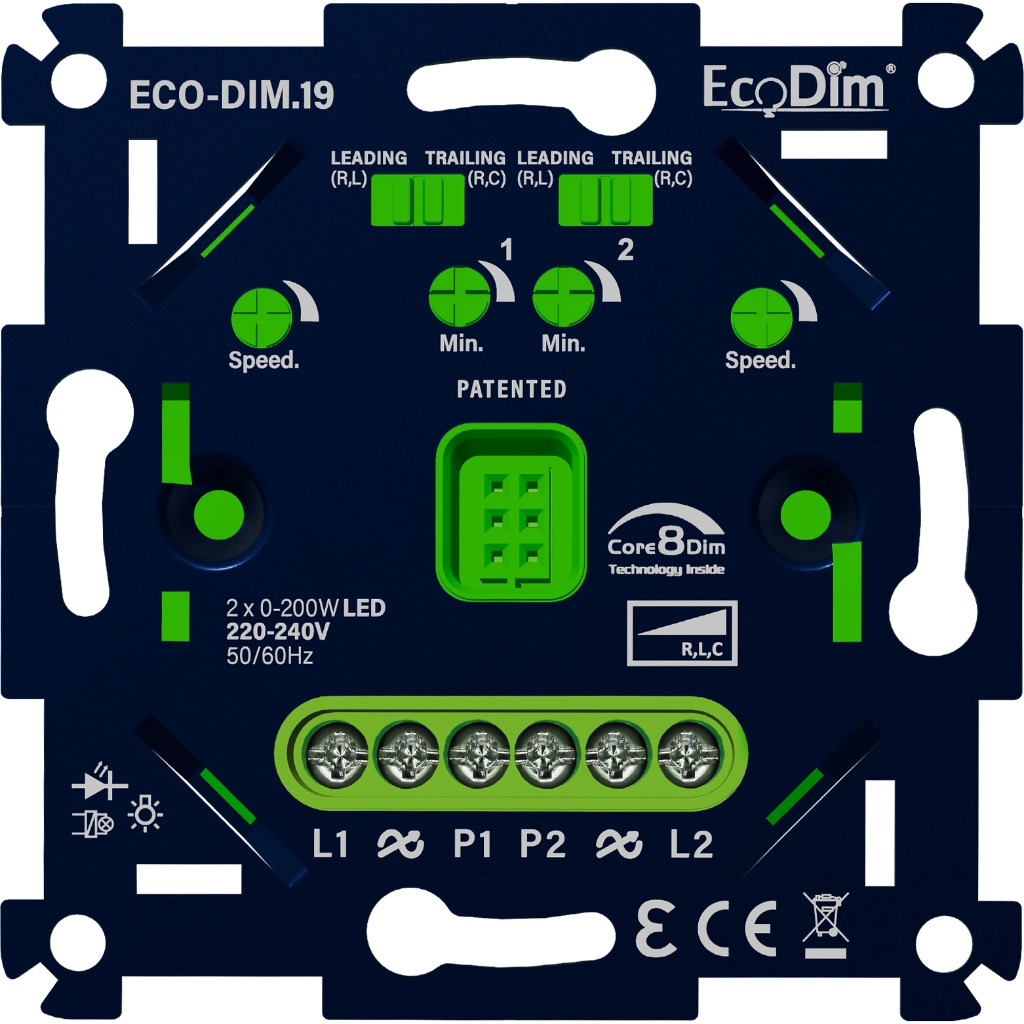

De EcoDim ECO-DIM.19 is een duo-tastdimmer voor het onafhankelijk bedienen van twee lichtgroepen. Beide kanalen ondersteunen dimbare ledverlichting tot 0-200W en werken met faseaan- en faseafsnijding (RLC). Het artikel wordt geleverd met een witte en zwarte drukknop, centraalplaat en afsteladapter.

Bediening en dimregeling

Met tastdimmen schakelt een korte druk de verlichting in of uit. Door de druktoets ingedrukt te houden, wordt het lichtniveau geregeld. De MIN-afstelling optimaliseert het lage dimniveau, terwijl de automatische MAX-detectie het hoge lichtniveau afstemt. De Speed-afstelling en het soft-startsysteem ondersteunen een gecontroleerde lichtregeling.

De meegeleverde afsteladapter maakt het mogelijk om de MIN- en Speed-instellingen aan te passen terwijl de aangesloten lampen ingeschakeld zijn. De dimmer werkt geruisloos en is voorzien van bescherming tegen overbelasting, oververhitting en stoorsignalen.

Inbouw en schakelmogelijkheden

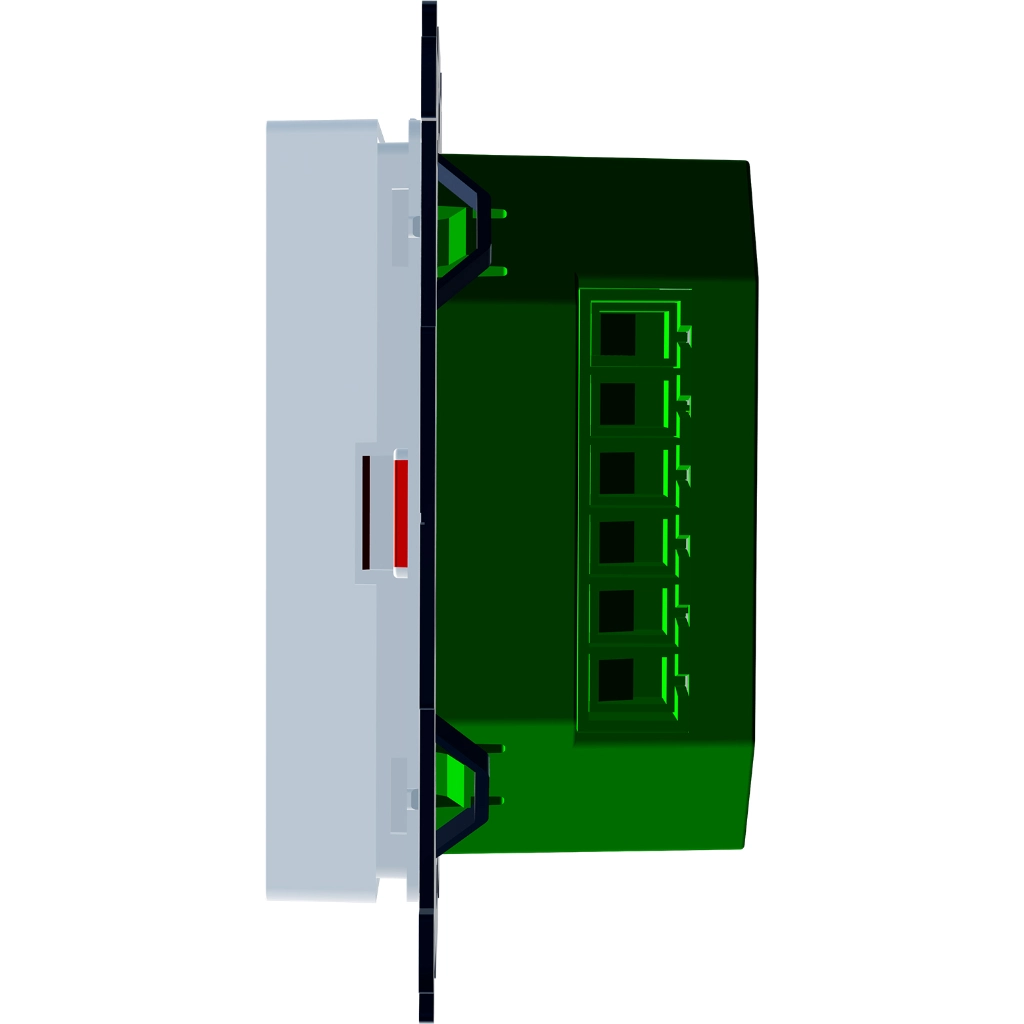

Door de inbouwdiepte van 23mm is de ECO-DIM.19 geschikt voor montage in een inbouwdoos met beperkte ruimte. Per kanaal kan een wissel- of kruisschakeling worden gerealiseerd met een nevenunit, zoals de ECO-DIM.20, of met een pulsdrukker van een A-merk. De dimmer past in 55x55mm-raamwerken van GIRA, JUNG en Berker.

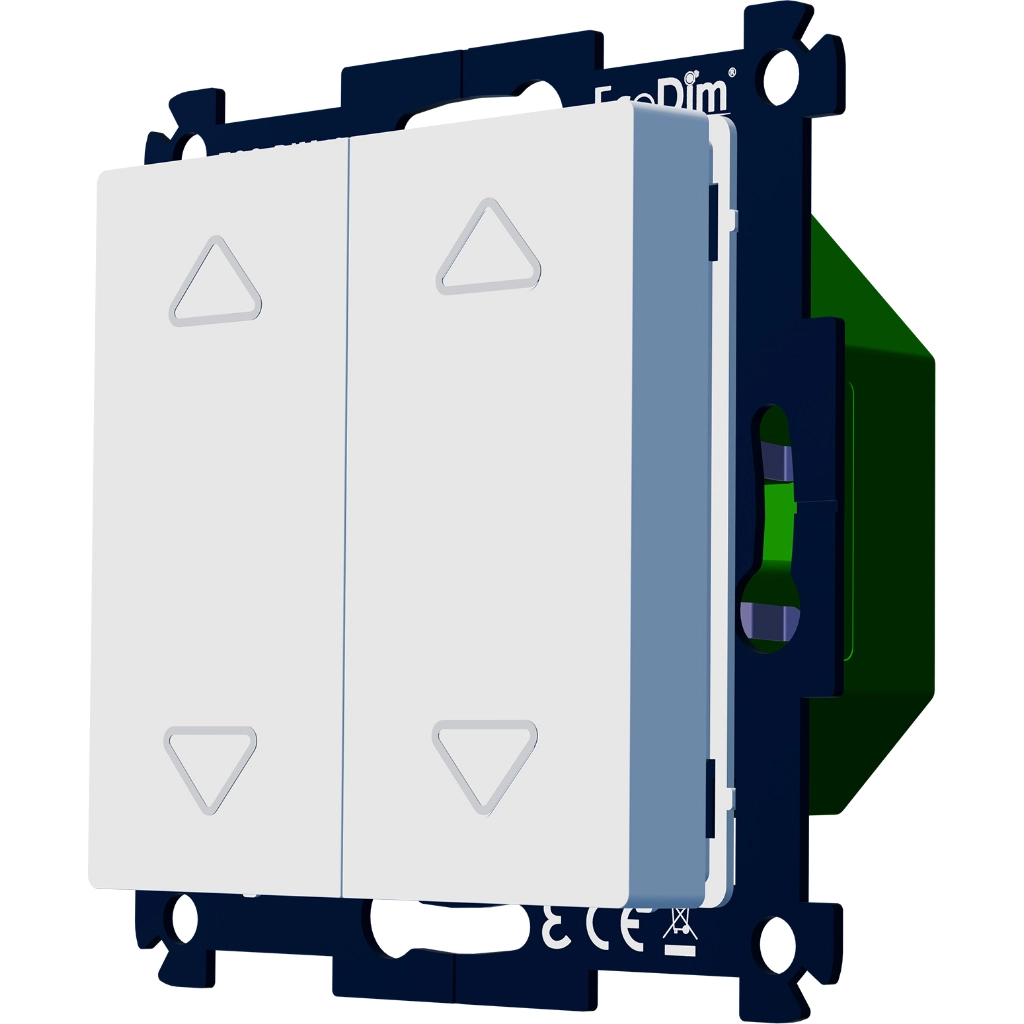

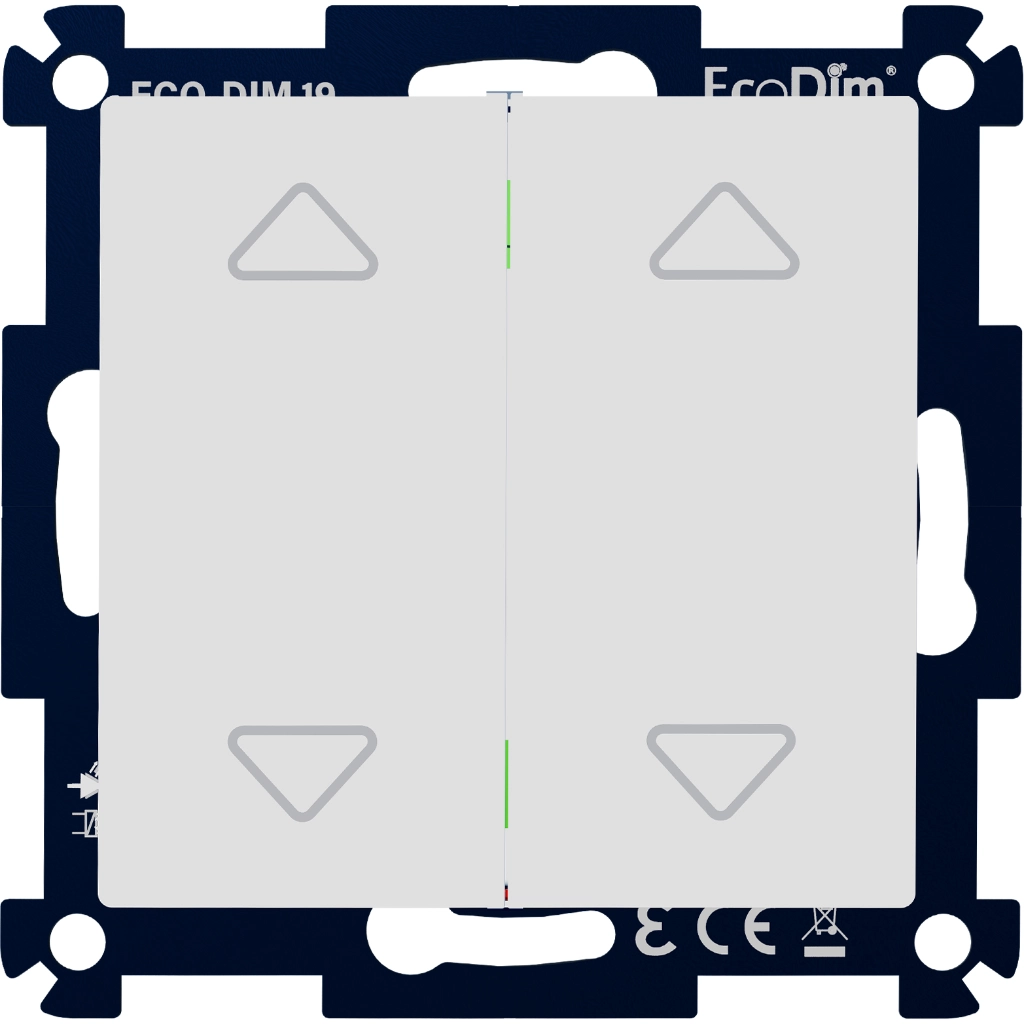

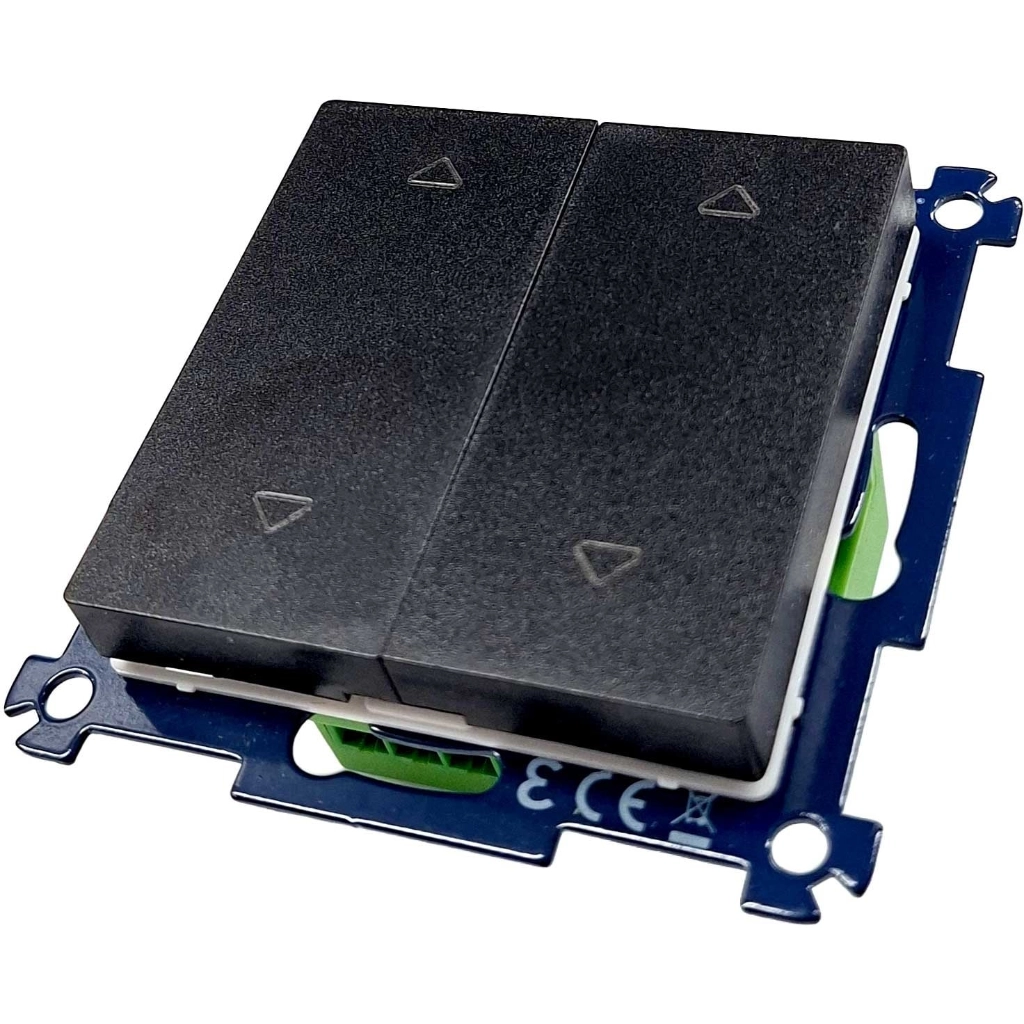

De set bevat een centraalplaat en drukknoppen in wit (RAL9016) en zwart (RAL9005). De onderdelen klikken op de dimmer. Het raamwerk is afzonderlijk verkrijgbaar in wit en zwart.

Technische specificaties
